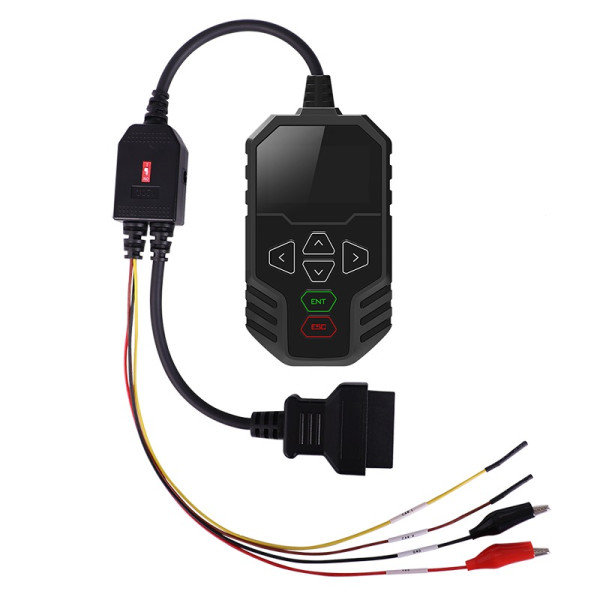

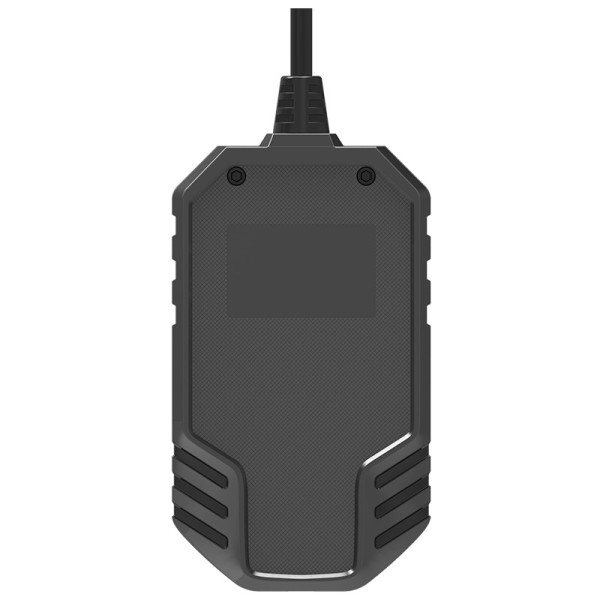

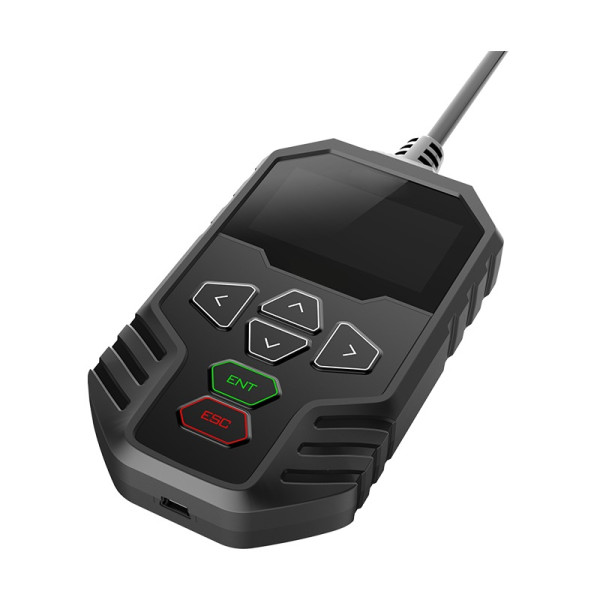

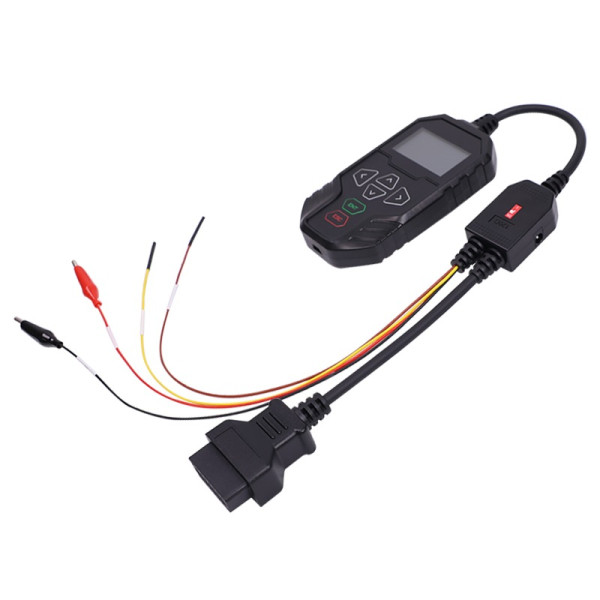

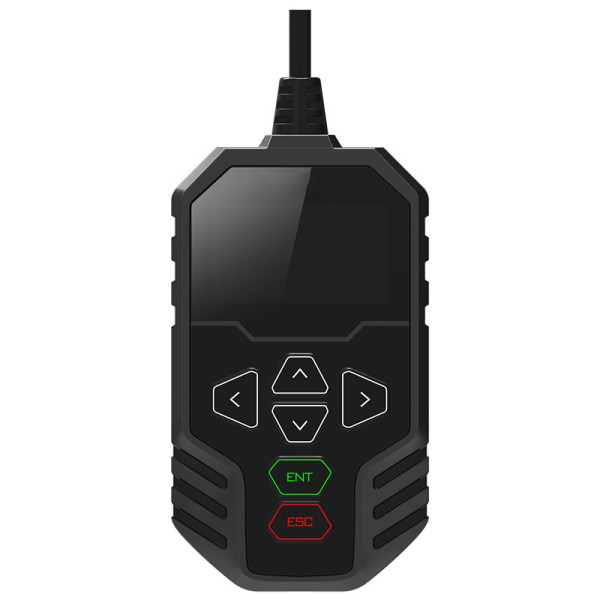

OBDSTAR MT203 — професійний інструмент для діагностики та ремонту автомобільної електроніки, який поєднує функції CAN Driver та Gateway Simulator. Пристрій дозволяє активувати та тестувати електронні модулі на робочому столі, а також створювати необхідний зв'язок між діагностичним обладнанням та ECU без використання штатного автомобільного шлюзу.
MT203 підтримує Standard CAN, Low-Speed (Fault-Tolerant CAN) та CAN FD, має регульовану швидкість передачі даних і вбудований перемикач термінального резистора 120 Ом.
Функція CAN Driver
У режимі CAN Driver пристрій дозволяє створити необхідні CAN-повідомлення для активації електронних компонентів під час стендової роботи. Це дає можливість перевіряти модулі без встановлення їх назад в автомобіль.
Функція може використовуватися при ремонті та тестуванні таких компонентів:
- Панелі приладів
- Автомобільні мультимедійні та аудіосистеми
- Електронні селектори коробки передач
- Блоки BCM
- Модулі SRS/Airbag
- Інші електронні модулі з підтримуваним CAN-зв'язком
Gateway Simulator
Деякі ECU не можуть встановити повноцінний зв'язок із діагностичним сканером без штатного Gateway автомобіля. OBDSTAR MT203 може емулювати необхідний шлюз і забезпечувати передачу діагностичних даних між сканером та електронним блоком.
Це особливо зручно при стендовій діагностиці, коли ECU або інший модуль демонтований з автомобіля і перевіряється окремо.
Підтримка CAN та CAN FD
MT203 підтримує декілька типів автомобільних CAN-мереж та дозволяє підбирати необхідні параметри зв'язку. Швидкість можна визначати автоматичним скануванням, встановлювати вручну або задавати користувацьке значення.
- Standard CAN: 500K/250K
- Standard CAN: 500K/125K
- Fault-Tolerant CAN: 500K/83.3K
- Fault-Tolerant CAN: 500K/100K
- Fault-Tolerant CAN: 500K/125K
- Fault-Tolerant CAN: 125K/125K
- CAN FD: 500K/5M
- CAN FD: 500K/2M
- Підтримка користувацького налаштування швидкості передачі даних
Підтримувані автомобілі OBDSTAR MT203
Функції Gateway Simulator та CAN Driver підтримують електронні системи різних автомобільних марок. Серед заявлених виробником напрямків застосування:
- Audi
- Volkswagen
- Porsche
- Mercedes-Benz
- BMW
- Rolls-Royce
- Lamborghini
- Ford
- Dodge
- Jaguar
- Land Rover
- Volvo
Перелік підтримуваних функцій залежить від конкретної марки, моделі, електронного блока та режиму роботи MT203.
Особливості OBDSTAR MT203
- Поєднання CAN Driver та Gateway Simulator в одному пристрої
- Мікроконтролер STM32H723
- Підтримка Standard CAN
- Підтримка Low-Speed / Fault-Tolerant CAN
- Підтримка CAN FD
- Автоматичний пошук параметрів CAN
- Ручне налаштування швидкості обміну даними
- Можливість введення користувацьких параметрів швидкості
- Вбудований перемикач термінального резистора 120 Ом
- Оновлення програмного забезпечення через Mini USB
- Можливість стендової роботи з автомобільними електронними блоками
