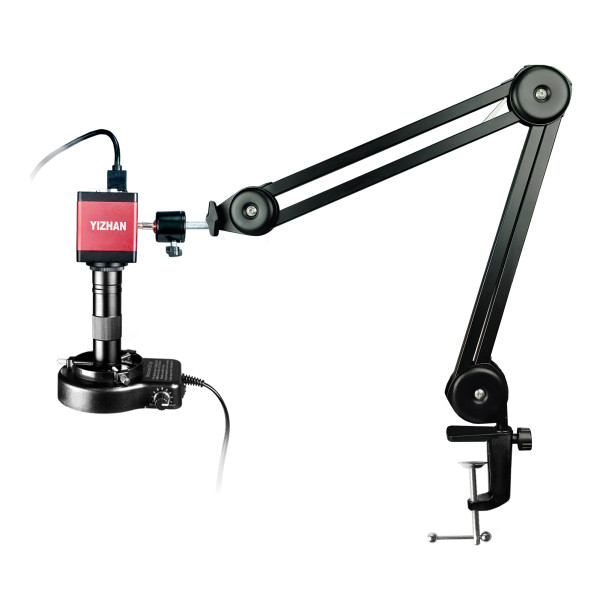

Професійний цифровий мікроскоп Yizhan IMX323 (13MP, 150X, дистанційне керування)

Yizhan IMX323 — цифровий мікроскоп, призначений для професійного ремонту електроніки, пайки SMD-компонентів, діагностики друкованих плат і контролю якості електронних вузлів. Модель оснащена камерою з роздільною здатністю 13 МП, підтримує плавне збільшення до 150 крат та забезпечує виведення зображення через інтерфейси HDMI і VGA.

Завдяки великій робочій відстані мікроскоп дозволяє комфортно працювати з паяльним обладнанням без обмеження доступу до плати. Пристрій підтримує дистанційне керування та широкий набір налаштувань зображення для адаптації до різних умов роботи.

Основні переваги Yizhan IMX323

• Камера з роздільною здатністю 13 МП
• Плавне збільшення від 1X до 150X
• Підтримка підключення через HDMI та VGA
• Частота оновлення до 60 кадрів за секунду
• Пульт дистанційного керування в комплекті
• Регулювання яскравості, контрастності та насиченості
• Функція заморожування кадру
• Підтримка вимірювальних ліній
• Горизонтальне та вертикальне віддзеркалення зображення
• Металевий об'єктив із широким діапазоном масштабування

Оптична система для роботи з дрібними компонентами

Мікроскоп оснащений об'єктивом типу C-Mount із коефіцієнтом масштабування 1:15. Така конструкція дозволяє виконувати як загальний огляд друкованої плати, так і точні роботи з мікросхемами, контактними майданчиками та іншими мініатюрними елементами.

• Збільшення від 1X до 150X
• Співвідношення масштабування 1:15
• Робоча відстань від 50 до 1000 мм
• Поле зору при максимальному збільшенні 4,2 × 2,4 мм
• Поле зору при мінімальному збільшенні 130 × 70 мм

Якісне відображення дрібних деталей

Сенсор GC2053 забезпечує чітке відображення компонентів та стабільну передачу кольорів під час проведення ремонтних і діагностичних робіт.

• Роздільна здатність 13 МП
• Формат сенсора 1/3"
• Розмір пікселя 2,8 × 2,8 мкм
• Динамічний діапазон 65 дБ
• Співвідношення сигнал/шум 45 дБ
• Прогресивне сканування
• Електронний затвор

Розширені налаштування зображення

Для роботи з різними типами об'єктів та умовами освітлення передбачено набір інструментів корекції зображення.

• Автоматичний баланс білого
• Ручний баланс білого
• Одноразове калібрування балансу білого
• Підтримка HDR
• Регулювання яскравості
• Регулювання контрастності
• Налаштування різкості
• Регулювання насиченості кольорів

Функції контролю та аналізу

Модель підтримує допоміжні інструменти для проведення огляду та контролю електронних компонентів.

• Відображення вимірювальних ліній
• Вибір із восьми кольорів розмітки
• Регулювання товщини ліній
• Порівняння зображень
• Заморожування кадру
• Відображення негативного зображення
• Горизонтальне віддзеркалення
• Вертикальне віддзеркалення

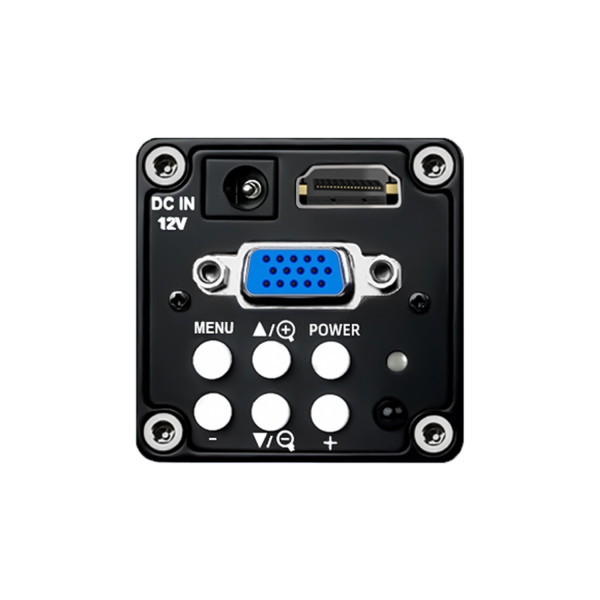

Підключення до зовнішніх дисплеїв

Yizhan IMX323 сумісний із більшістю сучасних моніторів та дисплеїв, що використовуються у сервісних центрах і майстернях.

• Вихід HDMI
• Вихід VGA
• Підтримка формату 16:9
• Підтримка формату 4:3
• Максимальна роздільна здатність 1920×1080
• Сумісність із більшістю моніторів

Технічні характеристики IMX323

• Модель: Yizhan IMX323
• Сенсор: GC2053
• Роздільна здатність: 13 МП
• Формат сенсора: 1/3"
• Тип об'єктива: CS
• Збільшення: 1X–150X
• Відеовиходи: HDMI, VGA
• Максимальна частота кадрів: 60 FPS
• Живлення: 12 В
• Споживаний струм: 150 мА
• Мова меню: англійська, китайська
• Розміри камери: 75 × 50 × 50 мм
• Вага камери: 250 г

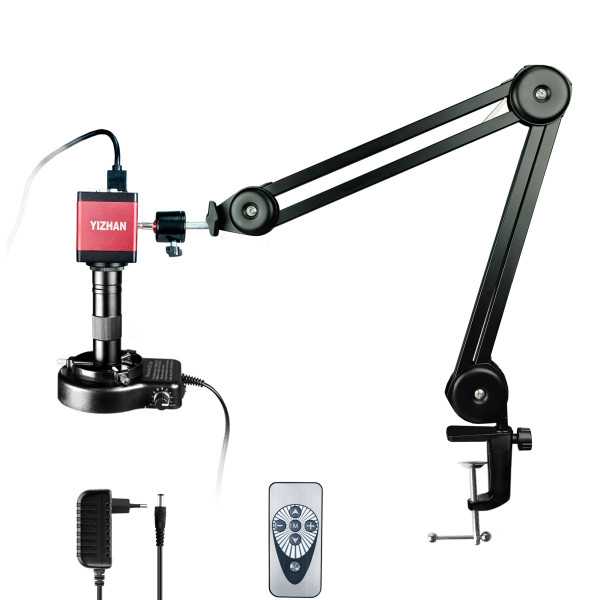

Комплектація

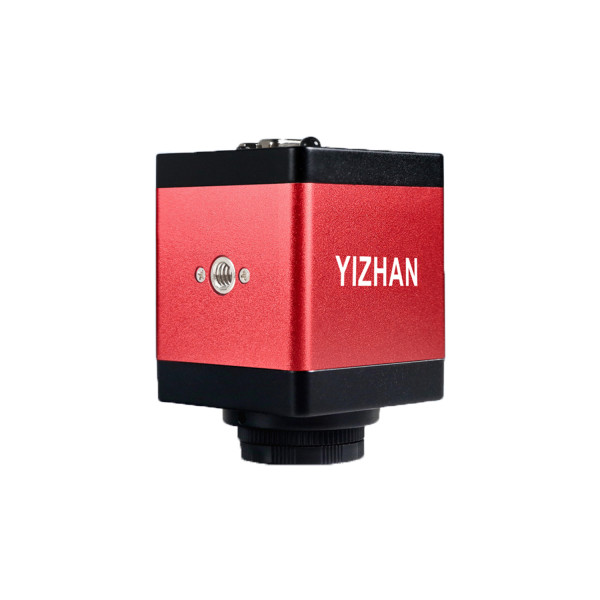

• Камера Yizhan IMX323 13MP
• Об'єктив C-Mount 150X
• Блок живлення 100–240 В
• Пульт дистанційного керування
• HDMI кабель
• Інструкція користувача
