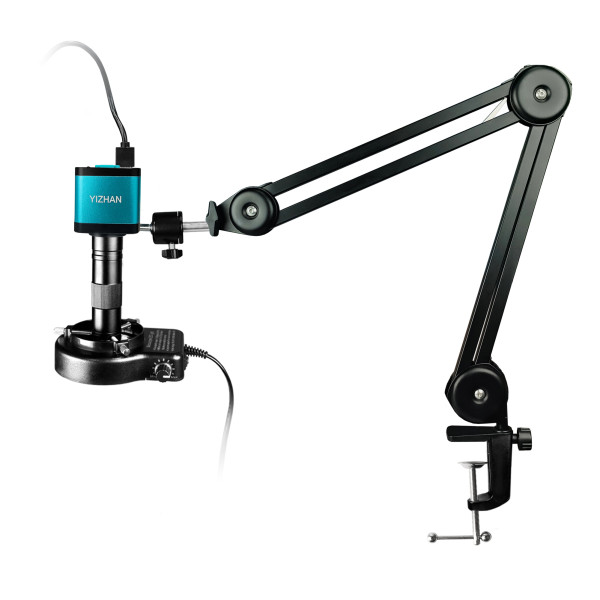

Yizhan IMX327 — професійний цифровий мікроскоп для майстрів, які працюють із друкованими платами, мікросхемами, SMD-компонентами та дрібними електронними вузлами. Модель підходить для пайки, діагностики, візуального контролю монтажу, ремонту мобільної техніки, автомобільної електроніки та лабораторних завдань.
Зручність під час пайки та ремонту
Yizhan IMX327 створений для робіт, де важливо бачити дрібні контакти, доріжки, посадкові місця та дефекти монтажу. Мікроскоп допомагає контролювати процес пайки, перевіряти якість з'єднань і швидко знаходити пошкодження на платі.
- Підходить для роботи з SMD та BGA-компонентами
- Дозволяє виконувати детальний огляд друкованих плат
- Забезпечує комфортну робочу відстань від 50 до 1000 мм
- Підходить для ремонту смартфонів, планшетів та електронних блоків
- Дає змогу працювати з паяльним обладнанням без перекриття робочої зони

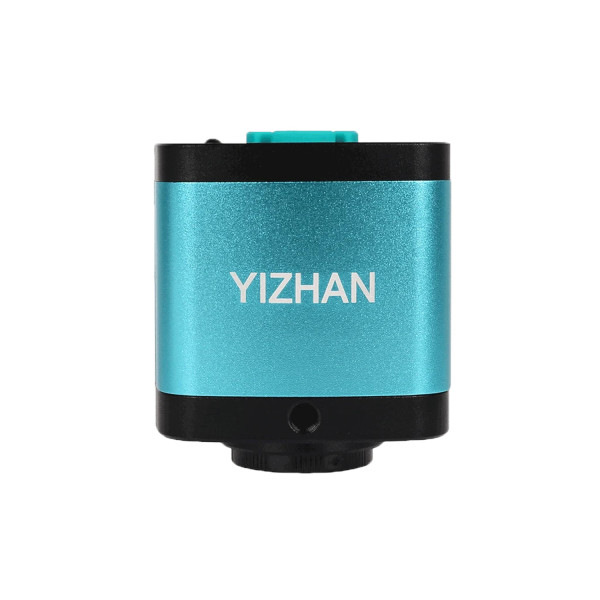

Камера з сенсором Sony IMX291
У мікроскопі використовується сенсор Sony IMX291, який забезпечує деталізоване зображення та стабільну передачу кольорів під час огляду електронних компонентів. Камера підтримує фото з роздільною здатністю до 48 МП та відеозапис у Full HD.
- Сенсор: Sony IMX291
- Розмір сенсора: 1/2.33"
- Розмір пікселя: 1,335 × 1,335 мкм
- Максимальна роздільна здатність фото: 4608 × 3456
- Формат фото: JPG
- Підтримка відеозапису Full HD
Оптичне збільшення до 150X
Об'єктив C-Mount із коефіцієнтом масштабування 1:15 дозволяє змінювати збільшення залежно від типу роботи. На малому збільшенні зручно оглядати більшу ділянку плати, а на максимальному — працювати з дрібними компонентами та контактними групами.
- Діапазон збільшення: 1X–150X
- Коефіцієнт масштабування: 1:15
- Поле зору при мінімальному збільшенні: 130 × 70 мм
- Поле зору при максимальному збільшенні: 4,2 × 2,4 мм
- Тип кріплення об'єктива: C/CS Mount

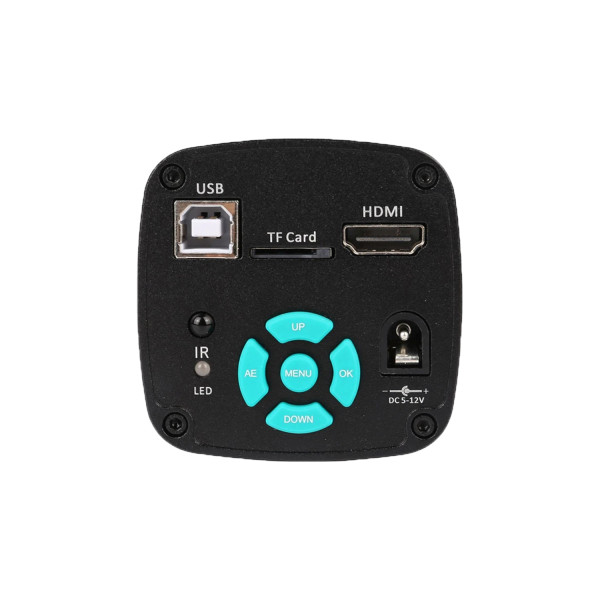

Підключення через HDMI та USB
Yizhan IMX327 можна підключати до монітора через HDMI або до комп'ютера через USB. Це дозволяє використовувати мікроскоп не лише для ремонту, а й для навчання, демонстрації процесів, фіксації результатів роботи та контролю якості.
- HDMI вихід із роздільною здатністю 1920×1080 60 FPS
- USB вихід із роздільною здатністю до 1920×1080 30 FPS
- Підключення до ПК без встановлення драйверів
- Можливість роботи з монітором або комп'ютером
- Підтримка виведення зображення у форматі Full HD
Інструменти для вимірювання та розмітки
Для точного позиціонування та контролю елементів у мікроскопі передбачені вбудовані інструменти розмітки. Вони допомагають орієнтуватися на платі, порівнювати об'єкти та виконувати візуальний аналіз дрібних деталей.
- Вісім вимірювальних ліній
- Налаштування кольору ліній
- Регулювання товщини ліній
- Зміна положення маркерів
- Центральне перехрестя
- Функція заморожування зображення
Налаштування якості зображення
Користувач може адаптувати параметри зображення під конкретні умови освітлення, тип плати або характер роботи. Доступні автоматичні та ручні налаштування експозиції, балансу білого й кольорових каналів.
- Автоматична експозиція
- Ручне налаштування експозиції
- Компенсація експозиції
- Автоматичний баланс білого
- Ручний баланс білого
- Регулювання каналів RGB
- Цифрове збільшення зображення
- Збереження налаштувань після вимкнення живлення
Сфера застосування IMX327
- Ремонт смартфонів і планшетів
- Пайка SMD та BGA-компонентів
- Діагностика автомобільних електронних блоків
- Контроль якості друкованих плат
- Огляд мікросхем, контактів і доріжок
- Ювелірні роботи
- Навчальні центри та лабораторії
- Промисловий візуальний контроль
Технічні характеристики Yizhan IMX327
- Тип мікроскопа: цифровий
- Сенсор: Sony IMX291
- Розмір сенсора: 1/2.33"
- Роздільна здатність фото: до 48 МП
- Формат фото: JPG
- Роздільна здатність HDMI: 1920×1080 60 FPS
- Роздільна здатність USB: до 1920×1080 30 FPS
- Збільшення: 1X–150X
- Коефіцієнт масштабування: 1:15
- Робоча відстань: від 50 до 1000 мм
- Тип кріплення об'єктива: C/CS Mount
- Підтримка карт пам'яті: TF до 64 ГБ
- Живлення: DC 5–12 В
- Мова меню: англійська, китайська
- Матеріал корпусу: метал
- Розміри камери: 66 × 66 × 49 мм
- Вага камери: 250 г

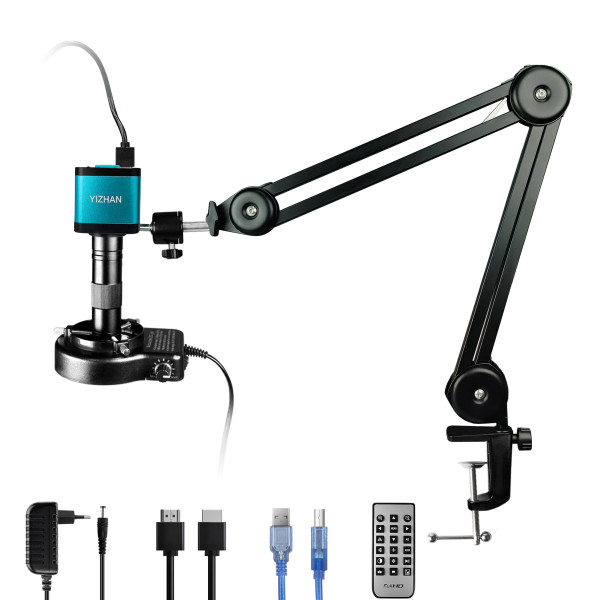

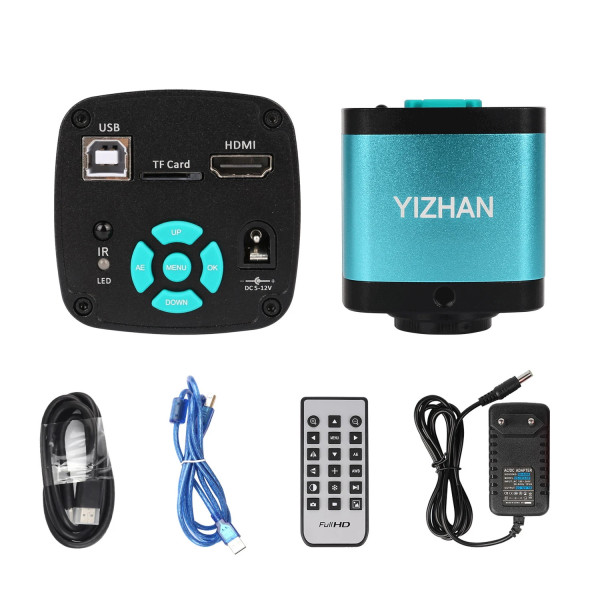

Комплектація
- Камера Yizhan IMX327
- Об'єктив C-Mount 150X
- Блок живлення
- HDMI кабель
- USB кабель
- Пульт дистанційного керування
- Інструкція користувача
- Програмне забезпечення для ПК
