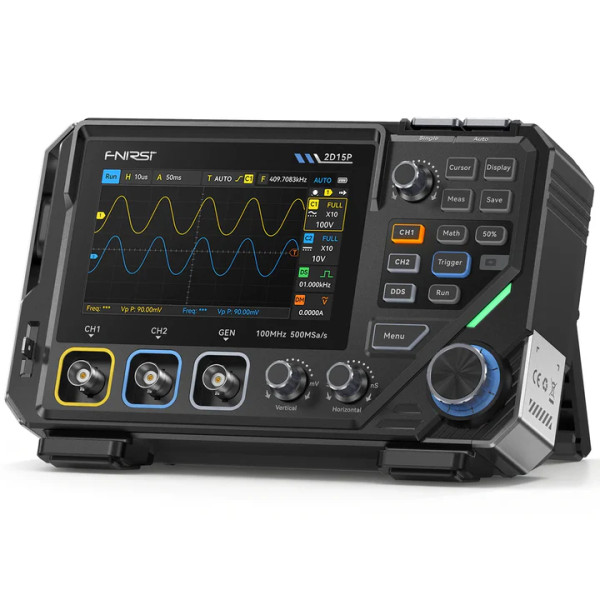

Цифровий осцилограф з мультиметром FNIRSI 2D15P 3 в 1 (100MHz, 500MSa/s, 2CH)

FNIRSI 2D15P поєднує в одному корпусі осцилограф, цифровий мультиметр та генератор сигналів. Такий формат дозволяє виконувати комплексну діагностику електронних систем без використання декількох окремих пристроїв.

Завдяки сенсорному IPS-дисплею 4.3" та додатковим фізичним кнопкам керування забезпечується швидкий доступ до функцій та зручність роботи у різних умовах.

Осцилографічні можливості

• Двоканальний режим вимірювання
• Смуга пропускання: до 100 МГц
• Частота дискретизації: 500 MSa/s
• Глибина пам’яті: 10K / 100K / 1M
• Часова розгортка: 5 нс – 50 с
• Вертикальна шкала: 10 мВ – 10 В/поділ
• Вхідний опір: 1 МОм
• Максимальна напруга: до 800 В (зонд ×10)

Аналіз та обробка сигналів

• Режими тригера: Auto, Normal, Single
• Типи запуску: фронт, спад, обидва
• Математична обробка сигналів
• Режим XY для аналізу фазових характеристик
• Функція нескінченної персистенції
• Курсорні вимірювання
• Автоматичні вимірювання параметрів
• Обмеження смуги 20 МГц

Відображення та інтерфейс

• IPS дисплей 4.3 дюйма
• 128 рівнів градацій сірого

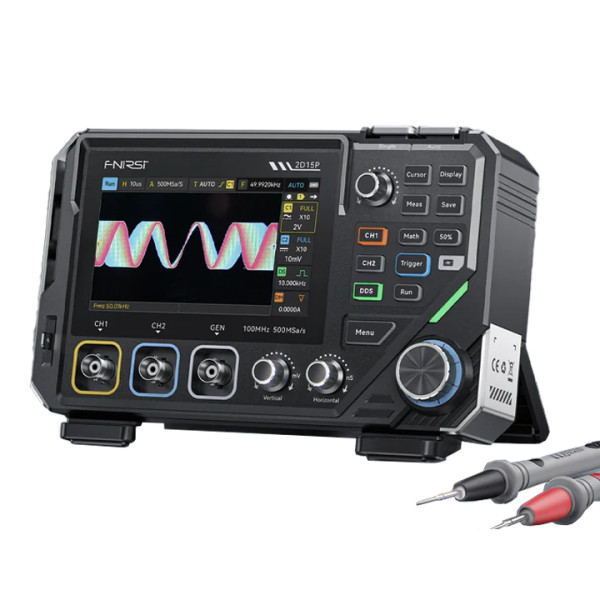

• Режими відображення: точка, вектор, колірна температура
• Сенсорне керування + фізичні кнопки
• Швидкість захоплення сигналу до 1200 кадрів/с

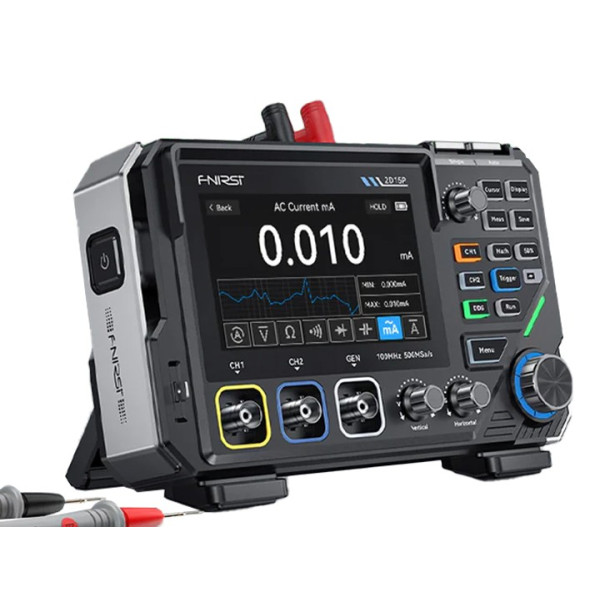

Функції мультиметра

• True RMS, 19999 відліків
• Вимірювання напруги AC/DC
• Вимірювання струму AC/DC
• Вимірювання опору та ємності
• Тест діодів
• Перевірка цілісності кола

Генератор сигналів

• DDS генератор
• Частотний діапазон: до 10 МГц
• Регулювання амплітуди
• Регулювання робочого циклу

Додаткові можливості

• Збереження та експорт осцилограм
• Перегляд сигналів у реальному часі
• Архітектура FPGA + MCU + ADC
• Оновлення прошивки
• Інтерфейс Type-C

Живлення

• Акумулятор: 5000 мАг
• Заряджання через USB Type-C

Комплектація

• Осцилограф FNIRSI 2D15P
• Щупи P6100 ×2
• Щупи мультиметра
• Щуп із затискачем «крокодил»
• USB кабель
• Інструкція користувача
