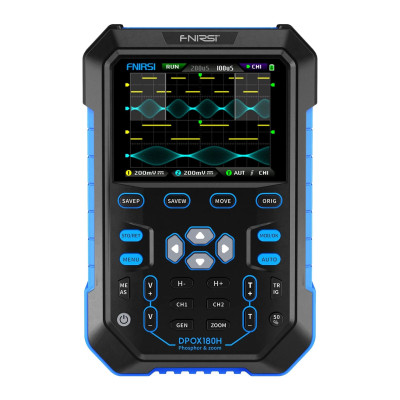

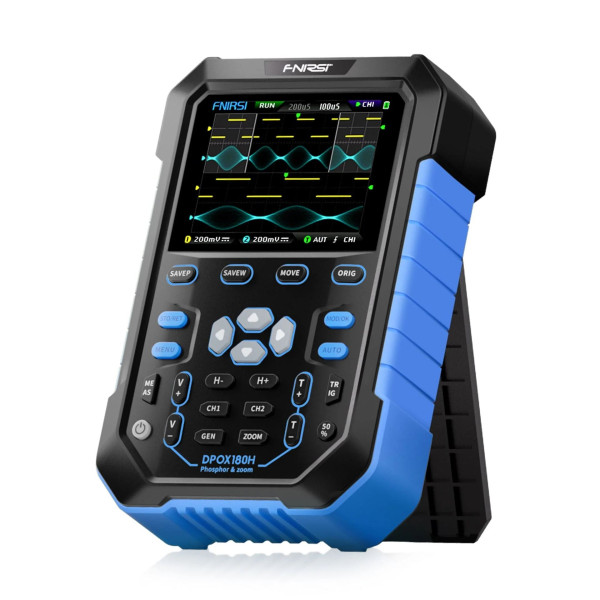

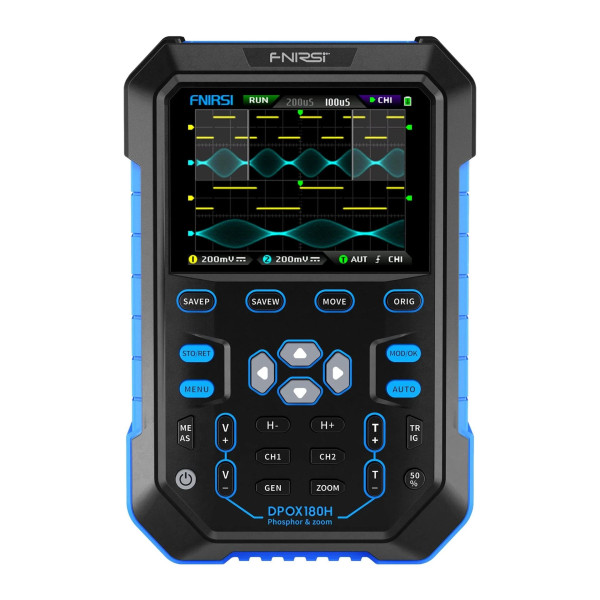

Двохканальний портативний цифровий осцилограф від Fnirsi - DPOX180H має смугу пропускання кожного каналу до 180 МГц зі швидкістю вибірки до 500 МВ/сек. Також він виконує функції генератора сигналів (син 20 МГц, меандр, трикутник, імпульс, пила, постійна напруга і т.і. вбудованих форм сигналів) та оснащений технологією флоурисценції, що максимально наближає вид форми сигналу до аналогових осцилографів на ЕЛТ.
Переваги та особливості
- Частота дискретизації в реальному часі 500 MSPS та аналогова смуга пропускання 180 МГц
- Чіткий, висококонтрастний 2.8-дюймовий IPS дисплей
- Легке відображення аномальних сигналів з низькою ймовірністю завдяки частоті оновлення сигналу до 50 000 осцилограм за секунду. Система тимчасової розгортки включає тимчасову розгортку ZOOM для полегшення аналізу сигналів цифрових протоколів.
- Краще вимірювання невеликих сигналів 5 мВ пік-пік завдяки вертикальній чутливості всього 5 мВ. Надвисоке співвідношення сигнал/шум, повністю герметичне екранування, стабільна схема зворотного зв'язку, чиста та чітка форма сигналу.
Оригінальне регульоване автоматичне обмеження смуги пропускання та адаптивне регульоване придушення тригера підходять для аналізу та вимірювання сигналів із відносно великим шумом. Обмеження апаратної смуги пропускання 20 МГц може фільтрувати шум вище 20 МГц.
Спусковий механізм використовує цифрову технологію тригера з високою точністю. Він має три режими тригера: автоматичний/одинаковий/нормальний. Він має потужну здатність захоплювати періодичні сигнали, пакетні сигнали та сигнали протоколу.
Генератор сигналів DDS має 14 видів функціональних сигналів і форму сигналу переривання, що вільно настроюється. Частота синусоїдальної хвилі може досягати 20 МГц, інших форм сигналів - до 10 МГц.
Оригінальна функція переривання вихідного сигналу може зберігати до 500 сигналів, що настроюються. Він має три режими тимчасової розгортки: YT, XY та прокатка.
Ручний курсорний вимір підходить для вимірів із сильними шумовими сигналами. Ефективне автоматичне регулювання однією кнопкою, адаптивний електричний тригер рівня 25%, 50%, 75%, вимір 1 ВPP/1 кГц займає лише 2 секунди.
Зберігати форми сигналів та знімки екрана можна за допомогою всього однієї клавіші.
Браузер даних може переглядати та переглядати поточні збережені дані та зображення сигналів, а дані сигналів підтримують такі операції, як масштабування та переміщення.
Fnirsi - DPOX180H можна підключати до комп'ютера через USB порт для копіювання файлів зображень, а також копіювати системні файли на осцилограф для оновлення системи.
