Цифровий осцилограф Fnirsi DST-201 (1MHz, 5MSa/s, 2CH) портативний

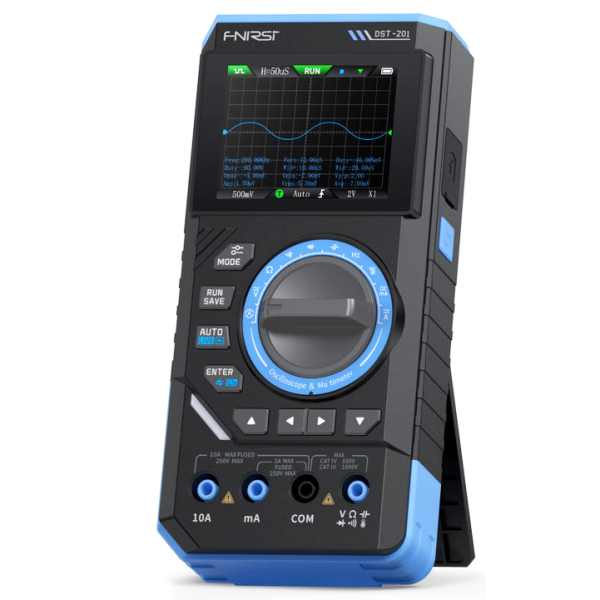

FNIRSI DST-201 — портативний цифровий вимірювальний прилад, який поєднує в одному корпусі осцилограф, мультиметр і генератор сигналів. Пристрій призначений для електронної діагностики, ремонту та аналізу електричних сигналів у лабораторних і польових умовах.

Осцилограф підтримує частоту дискретизації 5 MSa/s та аналогову смугу пропускання 1 МГц. Доступна робота з часовими базами від 500 нс до 20 с. Підтримуються режими тригера: автоматичний, нормальний та одиничний.

Передбачено перемикання режимів з’єднання AC / DC, регулювання рівня тригера та фіксація сигналу (HOLD).

Основні можливості

• 2-канальний цифровий осцилограф
• Частота дискретизації: 5 MSa/s
• Аналогова пропускна здатність: 1 МГц
• Режими тригера: Auto / Normal / Single
• Перемикання режимів AC / DC
• Автоматичні вимірювання: максимальні, мінімальні значення, середнє, RMS, Vpp, частота, період, коефіцієнт заповнення
• Збереження та перегляд осцилограм на екрані пристрою

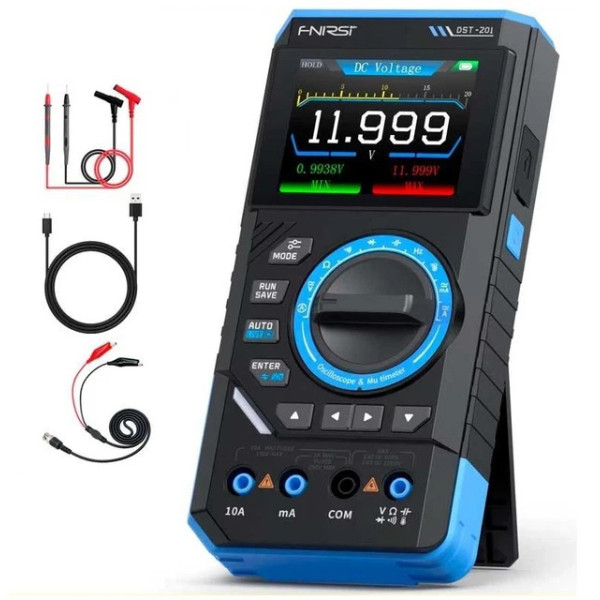

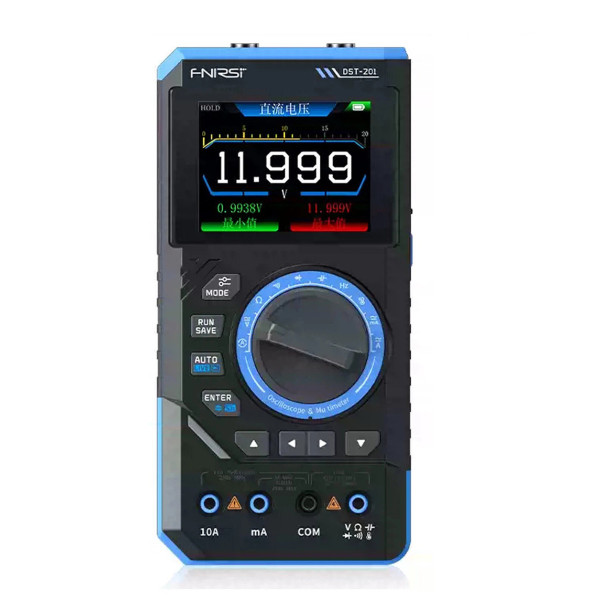

Мультиметр

• Постійна напруга: 1.9999 V / 19.999 V / 199.99 V / 1000 V
• Змінна напруга: 1.9999 V / 19.999 V / 199.99 V / 750 V
• Постійний і змінний струм: до 9.999 A
• Опір: до 19.999 MΩ
• Ємність: до 99.99 mF
• Частота: до 9.999 MHz
• Температура: −55 °C ~ +1300 °C
• Перевірка діодів
• Перевірка цілісності
• Live-лінія (перевірка фази одним щупом)

Генератор сигналів

• Кількість форм сигналу: 13
• Частота генератора: до 10 кГц
• Амплітуда: 0.1 – 3.0 В
• Регулювання заповнення для квадратного та пилкоподібного сигналу: 0–100%

Дисплей і живлення

• Дисплей: 2.8" TFT, 320 × 240
• Регулювання яскравості
• Акумулятор: 3000 mAh
• Автономна робота: до 15 годин
• Живлення та заряджання: USB Type-C (5 В / 1 А)
• Попередження про низький заряд
• Автоматичне вимкнення

Технічні характеристики

• Вертикальна чутливість: 10 mV/div ~ 10 V/div (×1)
• Вхідний опір: 1 MΩ
• Горизонтальна часова база: 500 ns ~ 20 s
• Режим з’єднання: AC / DC
• Частота дискретизації у реальному часі: 5 MSa/s
• Частота хвилі генератора: 0 – 10 kHz
• Вага: 300 г
• Габаритні розміри: 177.43 × 87.47 × 34.5 мм
