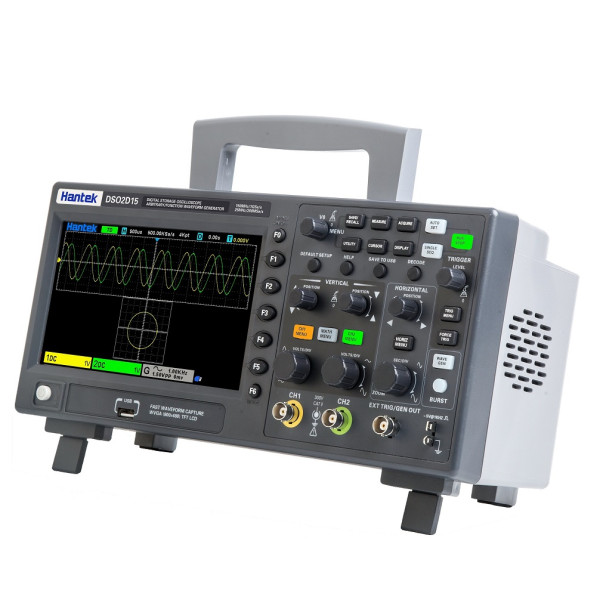

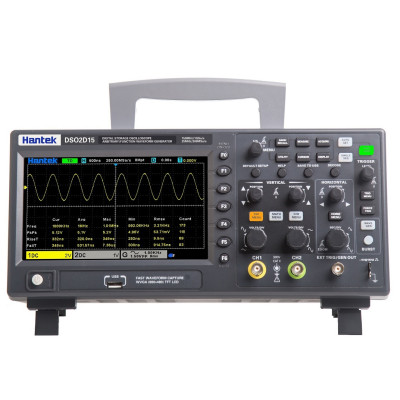

Hantek DSO2D15 — сучасний цифровий осцилограф із двома незалежними каналами та вбудованим генератором сигналів (AWG) до 25 МГц. Завдяки смузі пропускання 150 МГц, частоті дискретизації до 1 GSa/s і глибині пам’яті 8 М точок, прилад забезпечує точне захоплення сигналів та широкий набір функцій для професійних інженерів, автоелектриків, сервісних центрів і лабораторій.
Основні характеристики
- Канали: 2 незалежних
- Смуга пропускання: 150 МГц
- Частота дискретизації: до 1 GSa/s (500 MSa/s для двох каналів)
- Глибина пам’яті: 8 М точок
- Вертикальний діапазон: 2 mV/div – 10 V/div (8-бітне розрішення)
- Вбудований генератор сигналів (AWG): 1 канал, до 25 МГц
- Тригери: Edge, Pulse, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, I2C
- Декодування шин: RS-232/UART, I2C, SPI, CAN, LIN
- Автоматичні вимірювання: 32 параметри сигналів зі статистикою (макс., мін., середнє)
- Дисплей: кольоровий TFT, 7", 800×480
- Інтерфейси: USB Host/Device, SCPI, збереження сигналів та зображень
Переваги
- Висока точність і швидкість вимірювань для професійних завдань.
- Вбудований генератор сигналів - універсальність у діагностиці.
- Декодування шин CAN, LIN, SPI, I2C - зручно для автодіагностики.
- Автоматичні вимірювання і математичні функції (FFT, +, −, ×, ÷).
- Можливість збереження даних, сигналів і зображень через USB.
Де застосовується
- Автодіагностика: аналіз сигналів датчиків (MAP, MAF, ABS, положення валів), тестування запалювання, CAN/LIN шини.
- Сервісні центри: перевірка електронних блоків управління (ECU/TCU).
- Лабораторії та навчання: вивчення цифрової та аналогової електроніки.
- Розробка та ремонт електроніки: аналіз схем, прототипування.
Комплектація
- Осцилограф Hantek DSO2D15
- Пробники (щупи) ×2
- Кабель живлення
- USB-кабель
- Інструкція користувача
Вага
1930 г
Гарантія
12 місяців від виробника
Дисплей
7″ TFT кольоровий
Полоса пропускания
150 МГц
Розміри
130х320х150 мм
