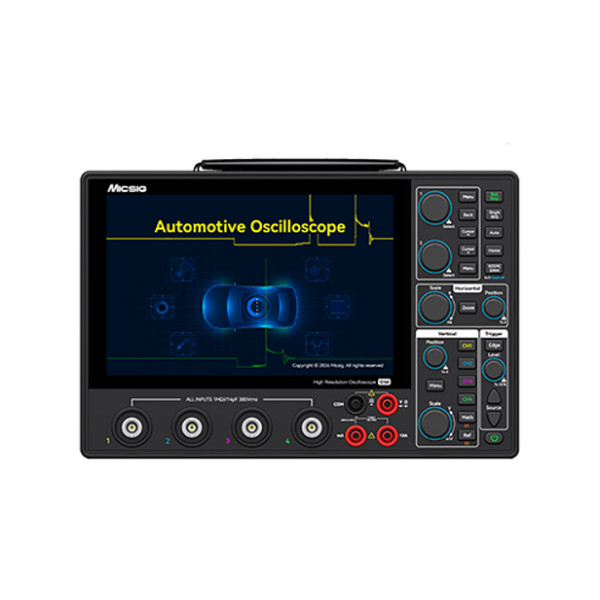

Micsig AHO14-200 — портативний автомобільний осцилограф професійного рівня із підтримкою 4 каналів, розроблений для комплексної діагностики електронних систем сучасних автомобілів. Модель серії AHO1 поєднує функції високошвидкісного осцилографа та цифрового мультиметра, підтримує спеціалізовані автомобільні режими тестування та підходить для роботи з бензиновими, дизельними, гібридними й електричними автомобілями.

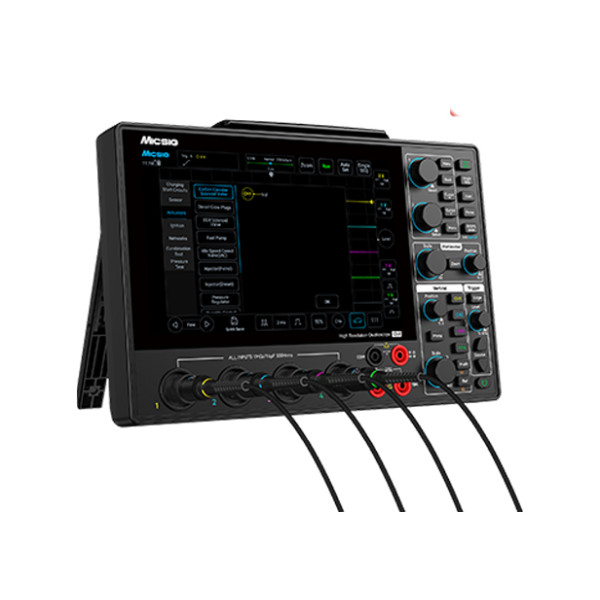

Можливості автомобільної діагностики
Осцилограф підтримує професійні режими тестування автомобільних систем та електронних компонентів.
- Діагностика систем запуску та заряджання
- Перевірка датчиків та виконавчих механізмів
- Тестування систем запалювання
- Діагностика CAN, CAN FD, LIN, FlexRay та K-line
- Перевірка електронних систем електромобілів
- Аналіз імпульсних сигналів та цифрових шин
12-бітна архітектура вимірювання
Осцилограф оснащений 12-бітним АЦП із 4096 рівнями квантування, що забезпечує значно вищу деталізацію сигналу порівняно з традиційними 8-бітними моделями.
Це дозволяє точніше аналізувати сигнали датчиків, ліній зв’язку та електронних компонентів автомобіля.

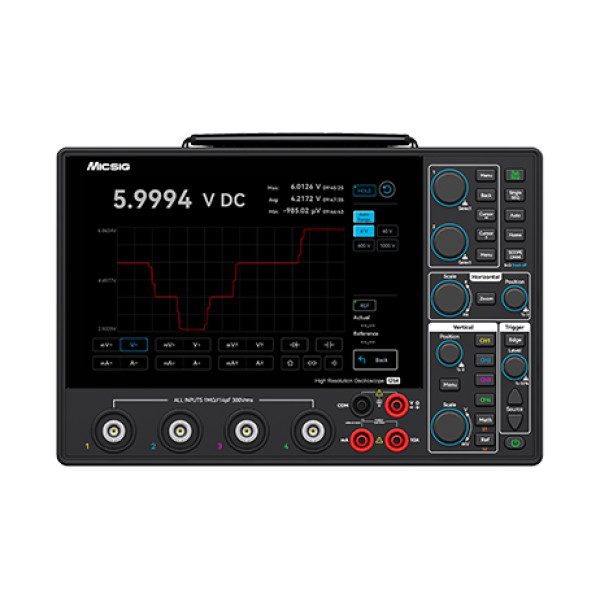

Вбудований цифровий мультиметр
Серія AHO1 оснащена інтегрованим мультиметром 4⅚ digit, який дозволяє виконувати базові електричні вимірювання без використання окремого приладу.
- Вимірювання напруги
- Вимірювання струму
- Вимірювання опору
- Прозвонка ланцюгів
- Перевірка діодів
- Вимірювання ємності
Осцилограф та мультиметр можуть використовуватися одночасно з швидким перемиканням між режимами.

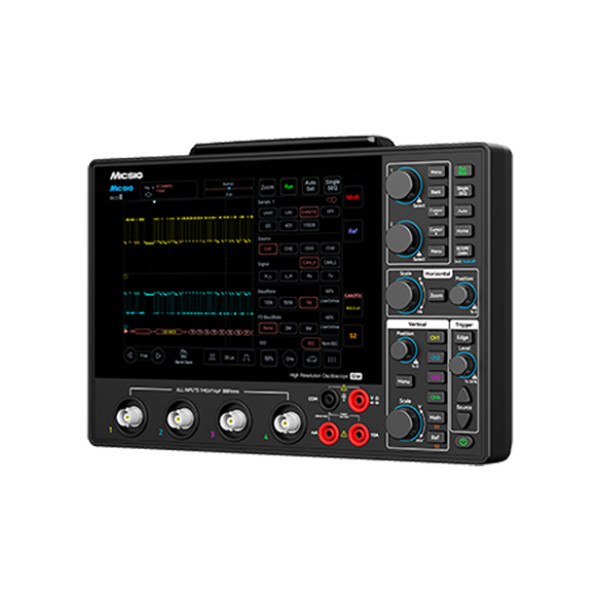

Портативний формат для мобільної роботи
Корпус товщиною лише 3.1 см дозволяє зручно використовувати осцилограф під час виїзної діагностики або роботи в обмеженому просторі.
Вбудований Li-ion акумулятор ємністю 16000 mAh забезпечує тривалий час автономної роботи.
Підтримується заряджання через USB Type-C та зовнішні джерела живлення.
Керування та підключення
- Сенсорне керування
- Фізичні кнопки та енкодери
- Гібридний режим керування
- Підключення до ПК та мобільних пристроїв
- Підтримка SCPI-команд
- HDMI-підключення до зовнішнього дисплея
Переваги серії Micsig AHO1
- Професійне автомобільне програмне забезпечення
- Висока деталізація сигналів
- Глибока пам’ять 110 Mpts
- Сегментоване збереження сигналів
- Підтримка сучасних автомобільних шин
- Компактний корпус та автономна робота
- Можливість дистанційного керування
Технічні характеристики
- Модель: AHO14-200
- Смуга пропускання: 200 МГц
- Кількість аналогових каналів: 4
- Частота дискретизації: 1 GSa/s
- Час наростання: ≤1.75 ns
- Глибина пам’яті: 110 Mpts
- Вертикальна роздільна здатність: 12 bit
- Швидкість захоплення сигналу: 50,000 wfms/s
- Інтерфейси: USB 3.0 Host, USB Type-C, LAN, HDMI
- Підтримувані тести: Charging/Start Circuits, Sensors, Actuators, Ignition, CAN L/H, CAN FD, LIN, FlexRay, K-line
- Дисплей: 8" TFT LCD сенсорний екран, 1280×800
- Акумулятор: 3.7V Li-ion 16000mAh
- Заряджання: DC 12V адаптер, підтримка USB Type-C 5V
- Точність мультиметра: 4⅚ digit
- Розміри: 265×174×31 мм

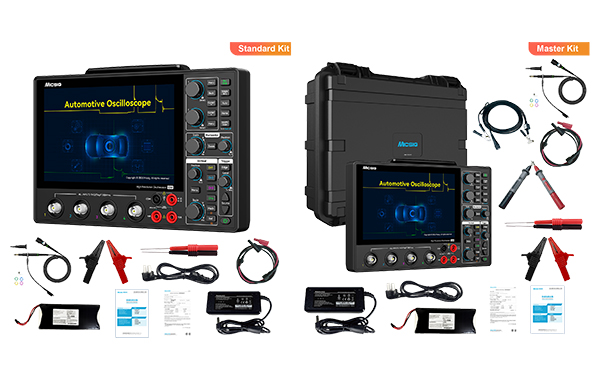

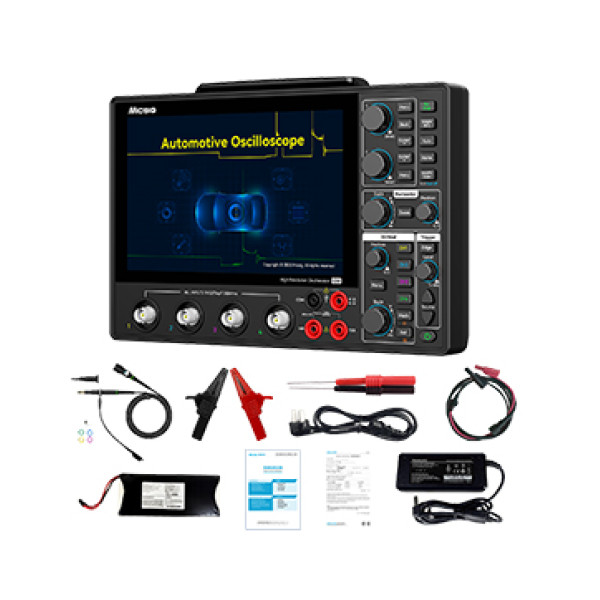

Комплектація Standart
- Осцилограф Micsig AHO14-200
- Комплект щупів
- Автомобільні аксесуари для діагностики
- Зарядний адаптер
- Кабелі підключення
- Документація користувача
