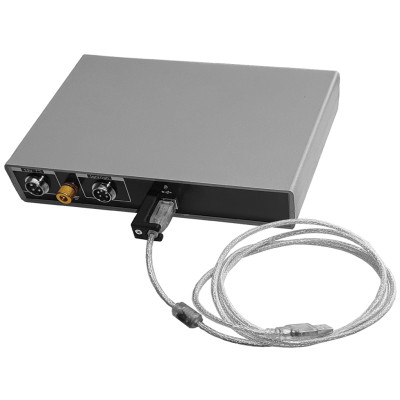

За допомогою осцилографа Постоловського (USB Autoscope) виявляють неполадки в електронній системі авто, іскровому запаленні, діагностують систему розподілу газу та механіку двигуна. Завдяки своїй універсальності, пристрій не має обмежень щодо автомобільних марок.
Меню "Старт пристрою" дозволяє запускати USB Autoscope у двох режимах:
- аналоговий осцилограф
- логічний аналізатор.
Перший режим формує на екрані досліджувані осцилограми, але в порівнянні з другим режимом має більш низьку частоту сигналу оцифровки. Другий режим обмежений лише дворівневими ланцюгами. Щоб уникнути частих налаштувань режимів, можна зберігати їх у меню "Керування, Зберегти режим"
Аналоговий осцилограф знаходить проблеми в низьковольтних та високовольтних ланцюгах запалювання, живлення, стартера, АКБ, у механічній складовій двигуна. Спеціальні датчики виводять графіки тиску в циліндрах двигуна, струму в ланцюзі стартера та АКБ, керуванні паливними форсунками.
Порівняння отриманих осцилограм із зразковими дає можливість визначити у чому полягають несправності. Також можна використовувати автоматичний аналіз.
Логічний аналізатор моніторить і записує цифрові сигнали через логічні входи, що надходять у роз'єм "Digital Inputs". У цьому режимі виводяться два рівні, що відображають відсутність або наявність в діагностичному ланцюгу активного сигналу.
Відмінні характеристики:
- вмонтований адаптер запалювання
- датчики живляться від пристрою
- підставка з тримачем для датчиків та приладу
- вимірювальні адаптери зі світлодіодним підсвічуванням
На нашому сайті можна за доступною ціною замовити осцилограф Постоловського. Ми гарантуємо високу якість продукції!
Технічні характеристики
Количество каналов
8
Частота дискретизації у реальному часі
12.5 MHz у 1-но канальному режимі, 5 MHz у 2-х канальному режимі, 2.5 MHz у 4-х канальному режимі, 1.25 MHz у 8-ми канальному режимі
Основні параметри
Гарантія
12 місяців від виробника
Комплектація

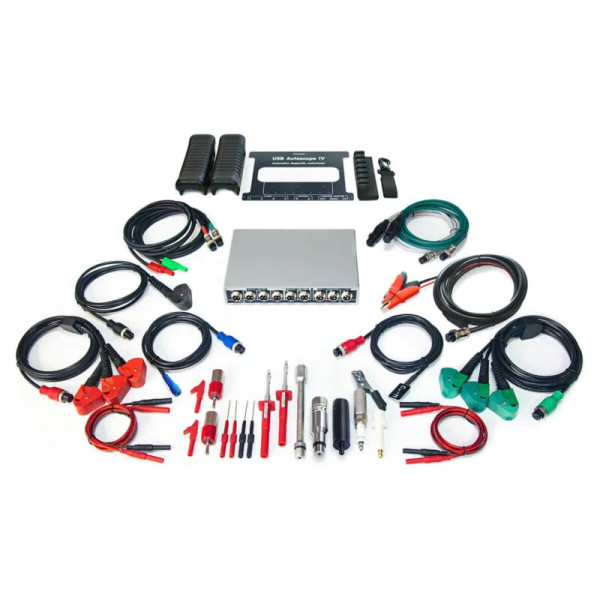

осцилограф USB Autoscope IV (+ USB 2.0 A/B інтерфейсний кабель, фіксатор USB кабелю, кабель живлення, CD з програмним забезпеченням), Dx датчик розрідження (-0.95…+0.15 Bar), Sync датчик синхронізації, DIS Cx 6 комплект ємнісних датчиків для діагностики DIS систем запалювання, Cx-M універсальний накладний ємнісний датчик, Lx-M універсальний накладний індуктивний датчик, Px35 * датчик тиску в циліндрі (-0.95…+35 Bar), універсальний кабель - 4 шт, вимірювальний адаптер - 4 шт, підставка-тримач приладу, PxLonger подовжувач для датчика тиску в циліндрі, Spark Gap високовольтний іскровий розрядник, пробник-голка - 4 шт, пробник-затискач проколювач - 2 шт, пробник-затискач «крокод» 2 шт, провід-подовжувач пробника - 2 шт, адаптер високовольтного подовжувача, вимірювальний щуп - 2шт
Тип підключення
USB
Встроенные скрипты
системи газорозподілу, низьковольтні, високовольтні ланцюги запалювання, живлення, стартера, АКБ, механічна складова двигуна, система управління паливними форсунками, тиск у циліндрах двигуна
