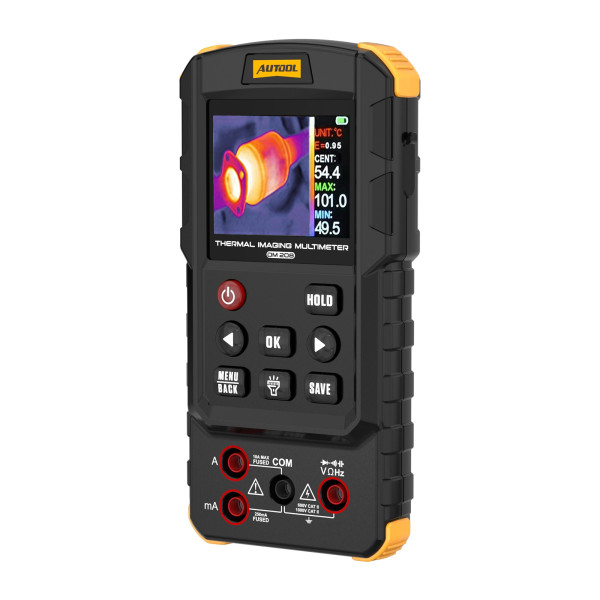

AUTOOL DM208 поєднує функції цифрового мультиметра та компактного тепловізора. Прилад дозволяє перевіряти електричні параметри ланцюга і водночас контролювати розподіл температури на проводці, роз'ємах, запобіжниках, електронних компонентах та інших вузлах.
Мультиметр має дисплей на 25 000 відліків, підтримує True RMS та вимірює AC/DC напругу і струм, опір, ємність і частоту. Тепловізійний модуль працює в діапазоні від -20 до +550 °C, автоматично визначає максимальну та мінімальну температуру і може поєднувати інфрачервоне зображення з видимим.
Поєднання контактних електричних вимірювань із безконтактним температурним контролем особливо зручне під час пошуку несправностей. Спочатку тепловізор можна використати для швидкого виявлення зони перегріву, після чого мультиметром перевірити електричні параметри відповідного ланцюга або компонента.
- Інфрачервона тепловізійна діагностика
- Вимірювання постійної та змінної напруги
- Вимірювання постійного та змінного струму
- Вимірювання опору та ємності
- Вимірювання частоти
- Перевірка діодів
- Звукова перевірка цілісності ланцюга
- Вимірювання True RMS
- Функція утримання показань Data Hold
Можливості тепловізора AUTOOL DM208
ІЧ-модуль із роздільною здатністю 32 × 32 вимірює температуру в діапазоні від -20 до +550 °C. Прилад відображає температуру центральної точки та автоматично фіксує максимальне і мінімальне значення в зоні спостереження.
Для кращої візуальної оцінки об'єкта передбачений режим Infrared + Visible Light. Користувач також може вибрати одну з чотирьох палітр відображення залежно від характеру перевірки.
- Температурний діапазон: -20…+550 °C
- Точність: ±2 °C або ±2%
- ІЧ-роздільна здатність: 32 × 32
- Спектральний діапазон: 8–14 мкм
- Частота оновлення: 7 кадрів/с
- Поле зору: 33° × 33°
- Мінімальна дистанція фокусування: 0,25 м
- Ефективна дистанція температурного вимірювання: до 2 м
- Регулювання коефіцієнта випромінювання: 0,10–1,00
- Автоматичне визначення високої та низької температури
- Палітри: Black & White, Iron Red, Heat, Rainbow
Електричні вимірювання
Мультиметр підтримує автоматичний і ручний вибір діапазону. Максимальна вимірювана постійна напруга становить 1000 В, змінна — 750 В, а струм AC/DC — до 10 А. Для змінних сигналів доступне вимірювання True RMS.
- DC напруга: до 1000 В
- AC напруга: до 750 В
- DC струм: до 10 А
- AC струм: до 10 А
- Опір: до 250 МОм
- Ємність: до 99,99 мФ
- Частота: до 999,9 кГц
- Частотна характеристика AC напруги та струму: 40 Гц–1 кГц
- Швидкість вибірки: 3 вимірювання/с
- Автоматичний або ручний вибір діапазону
Де застосовується AUTOOL DM208
Прилад підходить для автомобільної електродіагностики, ремонту електроніки та обслуговування електричного обладнання. Тепловізійний контроль допомагає знаходити компоненти з нетиповим нагріванням, а мультиметр — виконувати подальші електричні перевірки.
- Діагностика автомобільних електричних ланцюгів
- Перевірка блоків запобіжників і реле
- Пошук перегріву контактів та роз'ємів
- Контроль температури електронних плат
- Пошук компонентів з аномальним нагріванням
- Перевірка електропроводки та електрообладнання
- Діагностика розподільних щитів
- Температурний контроль систем опалення та теплої підлоги
Технічні характеристики DM208
- Тип приладу: тепловізор + цифровий мультиметр
- Розрядність мультиметра: 25 000 відліків
- Дисплей: 2,4" TFT
- Роздільна здатність дисплея: 320 × 240
- ІЧ-матриця: 32 × 32
- Температурний діапазон: -20…+550 °C
- Точність вимірювання температури: ±2 °C або ±2%
- Поле зору тепловізора: 33° (H) × 33° (V)
- Частота кадрів тепловізора: 7 кадрів/с
- Фокусування: автоматичне
- Мінімальна дистанція фокусування: 0,25 м
- Ефективна дистанція вимірювання температури: ≤2 м
- Коефіцієнт випромінювання: 0,10–1,00
- Максимальна DC напруга: 1000 В
- Максимальна AC напруга: 750 В
- Максимальний AC/DC струм: 10 А
- Максимальний опір: 250 МОм
- Максимальна ємність: 99,99 мФ
- Максимальна частота: 999,9 кГц
- True RMS: так
- Матеріал корпусу: ABS + TPE
- Акумулятор: літієвий, 2000 мА·год
- Живлення акумулятора: 3,6–4,2 В
- Заряджання: USB 5 В
- Час заряджання: близько 3 годин
- Час автономної роботи: понад 6 годин
- Робоча температура: 0…+40 °C
- Робоча вологість: <75%
- Температура зберігання: -20…+60 °C
- Вологість при зберіганні: <85%
