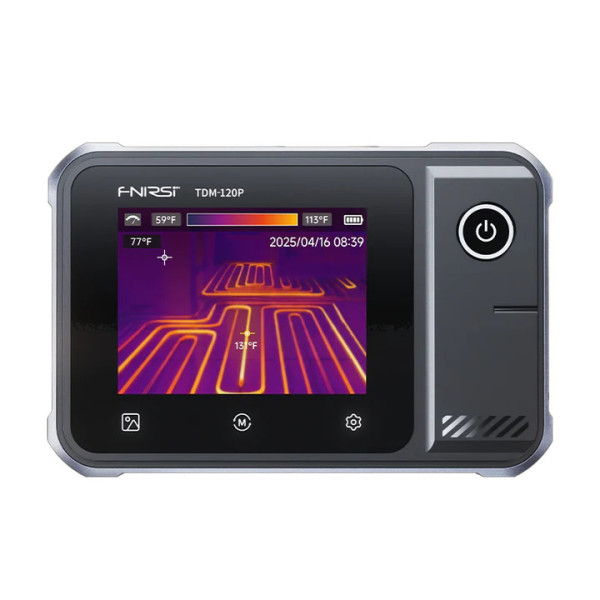

FNIRSI TDM-120P — багатофункціональний вимірювальний прилад, у якому об'єднані тепловізійна камера та цифровий True RMS мультиметр на 19 999 відліків. Така конструкція дозволяє спочатку візуально знайти ділянку з аномальною температурою, а потім виконати необхідні електричні вимірювання тим самим пристроєм. Модель може використовуватися для автомобільної діагностики, перевірки електроніки, електрообладнання, систем HVAC, промислових установок та пошуку несправностей у електричних колах.
Тепловізор формує зображення з інфрачервоною роздільною здатністю 120×90 і вимірює температуру від -20 до +400°C. Теплова чутливість менше 60 mK допомагає розрізняти невеликі температурні відмінності, а частота оновлення до 25 Гц забезпечує зручне спостереження за зміною температури в реальному часі.
Поєднання тепловізора та мультиметра FNIRSI TDM-120P
Головною особливістю версії TDM-120P є можливість виконувати два типи діагностики одним компактним пристроєм. Тепловізійний режим допомагає локалізувати перегрів або іншу температурну аномалію, тоді як мультиметр призначений для подальшої перевірки електричних параметрів.
- Тепловізійна діагностика з роздільною здатністю 120×90
- True RMS мультиметр на 19 999 відліків
- Вимірювання постійної та змінної напруги
- Перевірка опору та ємності
- Тестування діодів
- Перевірка цілісності електричного кола
- Відображення мінімальних і максимальних значень
- Функція утримання результату вимірювання
Контроль температури за допомогою TDM-120P
- Діапазон вимірювання: -20–400°C
- Точність: ±2°C або ±2% від виміряного значення
- Теплова чутливість: <60 mK
- Кут огляду: 50°
- Частота кадрів: до 25 Гц
- Регульований коефіцієнт випромінювання: 0,01–1
- Автоматичне відстеження максимальної та мінімальної температури
- Сигналізація високої та низької температури
- Вибір одиниць вимірювання °C / °F
Візуалізація теплового зображення
Для аналізу розподілу температури доступно сім варіантів кольорового відображення. Зміна палітри допомагає підібрати найбільш наочний режим залежно від об'єкта та характеру несправності.
- Arctic
- Hot Iron
- Iron Red
- Rainbow
- Lava
- Black Hot
- White Hot
Електричні вимірювання
- DC: 1,9999 В / 19,999 В / 199,99 В / 1000 В, точність ±(0,5%+3)
- AC: 1,9999 В / 19,999 В / 199,99 В / 750 В, точність ±(1%+3)
- Опір: 19,999 МОм / 1,9999 МОм / 199,99 кОм / 19,999 кОм, точність ±(0,5%+3)
- Опір: 1,9999 кОм / 199,99 Ом, точність ±(2,0%+3)
- Ємність: 999,9 мкФ / 99,99 мкФ / 9,999 мкФ / 999,9 нФ / 99,99 нФ / 9,999 нФ, точність ±(2,0%+5)
- Ємність: 9,999 мФ / 99,99 мФ, точність ±(5,0%+20)
- Тест діодів
- Перевірка цілісності кола
Сенсорний дисплей та збереження результатів
- Сенсорний LCD-екран 2,8"
- Регулювання яскравості дисплея
- Збереження теплових зображень
- Пам'ять для зображень: до 32 ГБ
- Передача даних через USB
- Інтерфейс заряджання USB Type-C
- Автоматичне вимкнення через 5 / 10 / 20 хв або режим OFF
- Складана підставка з кутом до 90°
- Англійська та китайська мови інтерфейсу
Застосування тепловізійного мультиметра TDM-120P
Можливість поєднати візуальний температурний контроль з електричними вимірюваннями робить прилад зручним для пошуку несправностей у різних системах та обладнанні.
- Перевірка автомобільної електрики та електронних модулів
- Пошук компонентів із підвищеною температурою
- Діагностика електричних щитів і з'єднань
- Контроль роботи електродвигунів та обладнання
- Обслуговування систем HVAC і кондиціонування
- Пошук температурних аномалій і витоків тепла
- Ремонт електроніки
- Перевірка промислового обладнання
Технічні характеристики FNIRSI TDM-120P
- Мультиметр: True RMS, 19 999 відліків
- Тип ІЧ-детектора: оксид ванадію
- Інфрачервона роздільна здатність: 120×90
- Температурний діапазон: -20–400°C
- Точність вимірювання температури: ±2°C або ±2%
- Теплова чутливість: <60 mK
- Частота кадрів: до 25 Гц
- Кут огляду: 50°
- Коефіцієнт випромінювання: 0,01–1
- Кількість кольорових палітр: 7
- Дисплей: 2,8" сенсорний LCD
- Максимальна постійна напруга: 1000 В
- Максимальна змінна напруга: 750 В
- Акумулятор: 1500 мА·год
- Заряджання: USB Type-C
- Автоматичне вимкнення: 5 / 10 / 20 хв / OFF
- Мови інтерфейсу: англійська / китайська

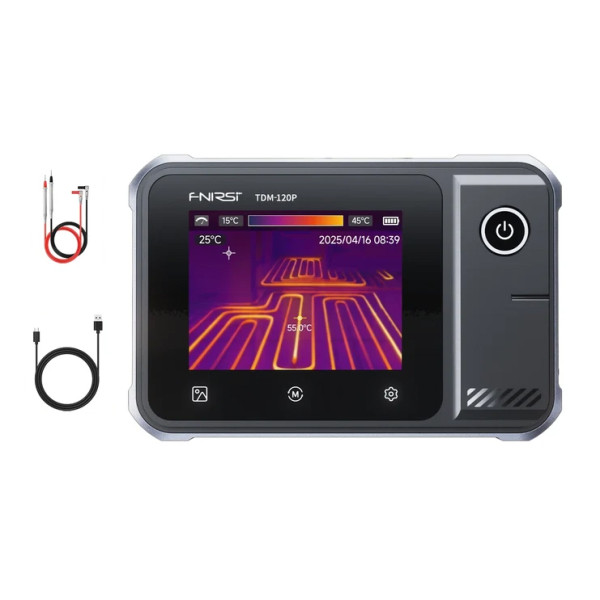

Комплектація
- TDM-120P
- Комплект вимірювальних щупів
- USB-кабель
- Інструкція користувача
Порівняння FNIRSI TDM-120 та TDM-120P
| Характеристика | FNIRSI TDM-120 | FNIRSI TDM-120P |
| Основна конфігурація | Тепловізор | Тепловізор + мультиметр |
| ІЧ-роздільна здатність | 120×90 | 120×90 |
| Температурний діапазон | -20–400°C | -20–400°C |
| Теплова чутливість | <60 mK | <60 mK |
| Частота кадрів | До 25 Гц | До 25 Гц |
| Дисплей | 2,8" сенсорний LCD | 2,8" сенсорний LCD |
| Кольорові палітри | 7 | 7 |
| True RMS мультиметр | Ні | Так, 19 999 відліків |
| Вимірювання AC/DC напруги | Ні | Так, AC до 750 В / DC до 1000 В |
| Опір та ємність | Ні | Так |
| Тест діодів | Ні | Так |
| Перевірка цілісності кола | Ні | Так |
