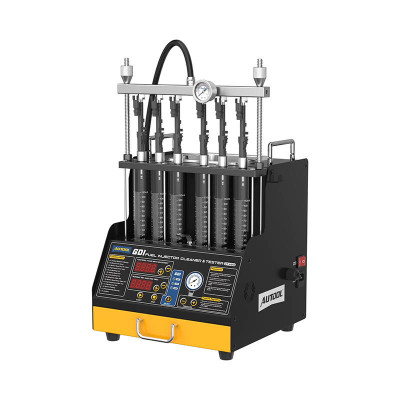

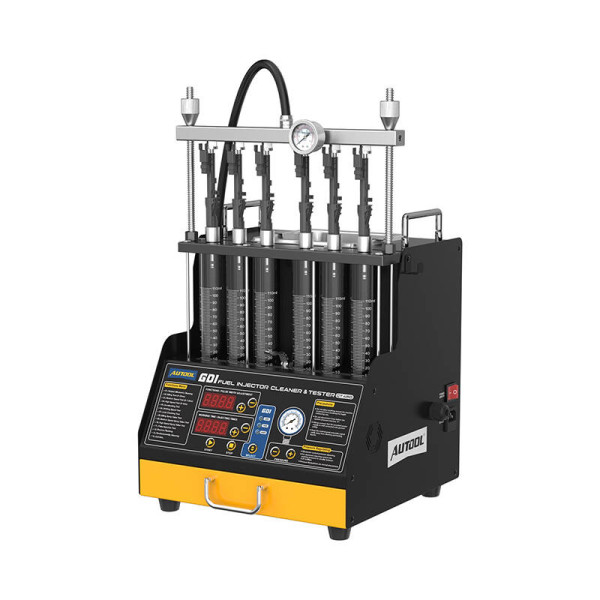

AUTOOL CT450 — 6-канальний стенд для обслуговування бензинових паливних форсунок, який об'єднує їх очищення та перевірку в одному пристрої. Модель підтримує GDI, FSI, EFI та стандартні форсунки, оснащена вбудованою ультразвуковою ванною та дозволяє одночасно тестувати до шести форсунок.
CT450 дає можливість не тільки очистити форсунки від відкладень, а й після промивання перевірити герметичність, продуктивність і характер розпилення в різних режимах. Для GDI передбачена робота з керуючою напругою 12 В, 70 В та 120 В.
Вбудована УЗВ ванна AUTOOL CT450
У верхній частині стенда розташована ультразвукова ванна об'ємом 2000 мл. Вона працює на частоті 28 кГц та призначена для очищення внутрішніх каналів і робочих елементів форсунок за допомогою ультразвукової кавітації.
Під час очищення мийна рідина автоматично нагрівається до 50°C. Поєднання ультразвуку та нагрівання допомагає видаляти нагар, маслянисті та смолисті забруднення. Одночасно в УЗВ можна очищати до шести форсунок.
- Об'єм ультразвукової ванни 2000 мл
- Частота ультразвуку 28 кГц
- Автоматичний нагрів до 50°C
- Одночасне очищення до 6 форсунок
- Регулювання тривалості роботи до 10 хвилин
Три способи очищення форсунок
AUTOOL CT450 передбачає декілька способів обслуговування залежно від конструкції форсунки та необхідної процедури.
- Ультразвукове очищення з нагріванням — очищення демонтованих форсунок у вбудованій УЗВ ванні
- Зворотне промивання — подача тестової рідини від виходу до входу для видалення забруднень із внутрішньої частини сумісної форсунки та її фільтра
- Очищення без демонтажу — додатковий режим для промивання паливної системи із застосуванням спеціальних адаптерів
Режими перевірки AUTOOL CT 450
Стенд імітує різні умови роботи двигуна, змінюючи частоту та тривалість керуючих імпульсів. Це дозволяє перевіряти форсунку не тільки в одному статичному режимі.
- Idling Test — тест у режимі холостого ходу, 0–20 мс
- Medium Speed Test — імітація середніх обертів, 0–7,5 мс
- High Speed Test — імітація високих обертів, 0–4 мс
- Acceleration Test — перевірка при імітації прискорення
- Shifting Speed Test — тест зі зміною швидкості роботи
- Leak Checking Test — контроль герметичності форсунок
- Idling Spray Value Test — оцінка подачі в режимі холостого ходу
- Medium Speed Spray Value Test — оцінка подачі на середніх обертах
- High Speed Spray Value Test — оцінка подачі на високих обертах
- Pulse Injection Test — перевірка форсунок імпульсним керуванням
Налаштування умов тестування
Оператор може змінювати основні параметри тесту відповідно до необхідного режиму перевірки. Доступне регулювання частоти роботи, ширини імпульсу, кількості циклів упорскування, часу та тиску.
- Імітація частоти обертання 0–7500 об/хв
- Кількість упорскувань 0–9900
- Ширина PWM-імпульсу 0–20 мс
- Регулювання тиску 0–0,6 МПа
- Встановлення часу 0–10 хв
Практичні можливості AUTOOL CT450
- Очищення форсунок в ультразвуковій ванні
- Порівняння продуктивності до 6 форсунок одночасно
- Перевірка герметичності
- Контроль рівномірності подачі палива
- Візуальна оцінка розпилення
- Тестування при різних режимах імітації обертів двигуна
- Імпульсне тестування
- Зворотне промивання сумісних форсунок
- Обслуговування GDI, FSI, EFI та стандартних бензинових форсунок
Технічні характеристики AUTOOL CT450
- Кількість каналів: 6
- Підтримувані форсунки: GDI / FSI / EFI / стандартні бензинові
- Кількість режимів очищення: 3
- Кількість режимів тестування: 10
- Керуюча напруга форсунок: 12 В / 70 В / 120 В
- Частота ультразвуку: 28 кГц
- Об'єм УЗВ ванни: 2000 мл
- Нагрівання мийної рідини: до 50°C
- Об'єм однієї тестової колби: 110 мл
- Кількість тестових колб: 6
- Діапазон обертів: 0–7500 об/хв
- Кількість упорскувань: 0–9900
- Ширина імпульсу: 0–20 мс
- Системний тиск: 0–0,6 МПа
- Налаштування часу: 0–10 хв
- Живлення: 110 / 220 В ±10%
- Частота живлення: 50 / 60 Гц
- Розміри: 335 × 325 × 350 мм
