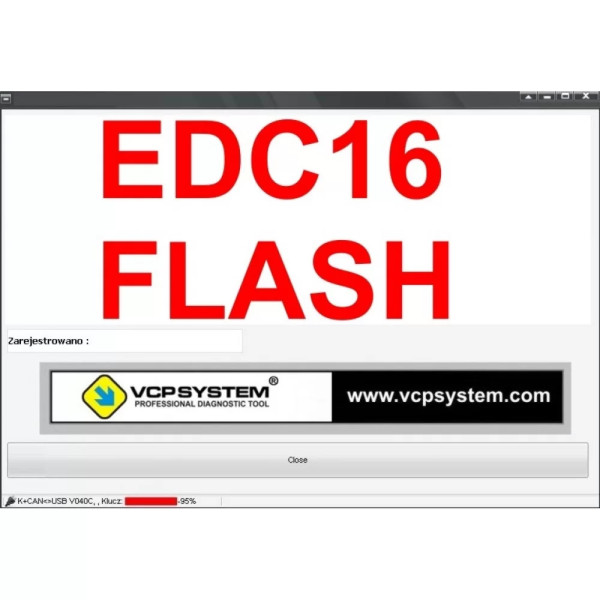

VCP EDC16 FLASHING — дополнительная программная функция VCP SYSTEM для работы с Flash-памятью блоков управления двигателем Bosch EDC16. Плагин позволяет считывать данные ECU и записывать подготовленные бинарные файлы через диагностическое подключение автомобиля.
Основной способ работы — через OBDII с использованием CAN или K-Line в зависимости от версии контроллера. При программировании VCP автоматически производит расчет контрольной суммы. Поддержка EDC16U1, EDC16U3x и EDC16CPx подтверждается документацией и поставщиками VCP.
Какие операции добавляет EDC16 FLASHING
- Считывание Flash-памяти поддерживаемых ECU
- Запись бинарных Flash-файлов
- Программирование через диагностический разъем OBDII
- Автоматический расчет контрольной суммы при записи
- Работа с контроллерами через CAN
- Поддержка K-Line для соответствующих ранних версий EDC16
- Работа с PCR 2.1 после предварительной разблокировки блока
Плагин ориентирован на несколько семейств блоков управления двигателем, устанавливаемых на автомобиле концерна VAG:
- Bosch EDC16U1
- Bosch EDC16U3x
- Bosch EDC16CPx
Плагин также предусматривает работу с Simos PCR 2.1. Для чтения и записи бинарных файлов этот ECU должен быть предварительно разблокирован.
Хотя основные операции выполняются через OBDII, часть более старых контроллеров EDC16U может использовать K-Line. В таком случае для связи с ECU требуется соответствующая конфигурация VCP с поддержкой K-Line.
Активация EDC16 FLASHING
- Запустить Activator.exe
- Нажать RECHECK DONGLE
- Выбрать CONNECT
- Подключить интерфейс VCP
- Нажать IMAGE
- После завершения закрыть Activator кнопкой CLOSE
- Запустить VCPSYSTEM.exe
