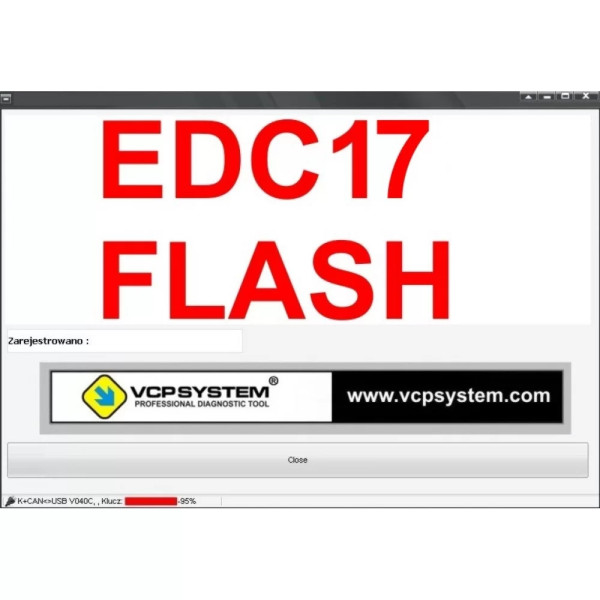

VCP EDC17 FLASHING — программное расширение VCP SYSTEM для работы с памятью поддерживаемых блоков управления двигателем Bosch EDC17. Плагин ориентирован на профессиональную работу с ECU на базе процессоров Tricore и добавляет инструменты для чтения, записи и подготовки Flash-файлов.
Для поддерживаемых контроллеров работа выполняется в режиме Boot Tricore. Плагин поддерживает процессоры TC17x6 и TC17x7 и автоматический расчет контрольной суммы при записи.
Для каких работ предназначен EDC17 FLASHING
Модуль расширяет стандартные возможности VCP и может использоваться при работе с файлами программного обеспечения ECU, создании резервных копий и записи подготовленных данных в поддерживаемых EDC17.
- Чтение Flash-памяти EDC17
- Запись Flash-памяти EDC17
- Работа через Boot Tricore
- Автоматический пересчет контрольной суммы
- Импорт Flash-файлов
- Экспорт Flash-файлов
- Работа с файлами .odx и .frf
- Обход TPROT 8–10 на поддерживаемых блоках
Плагин предназначен для работы с EDC17 на процессорах Tricore TC17x6 и TC17x7. Для операций Boot Mode блок управления необходимо подключать соответствующим способом вне штатной диагностики OBD; для такого режима может потребоваться доступ к плате ECU и дополнительное оборудование для подключения.
- Tricore TC17x6
- Tricore TC17x7
- Boot Mode
- Чтение данных ECU
- Запись модифицированных данных
- Расчет контрольной суммы при записи
Отдельной возможностью VCP EDC17 FLASHING является работа с оригинальными контейнерами программного обеспечения. Поддерживается импорт и экспорт Flash-файлов EDC17 в форматах ODX и FRF. В VCP также реализованы инструменты для работы с ODX/FRF и преобразование данных в BIN для дальнейшей обработки.
Для совместимых EDC17 предусмотрена работа с защитой TPROT версий 8–10, включая его удаление или обход. Возможность выполнения процедуры следует оценивать с учетом конкретного контроллера, аппаратной и программной версии ECU.
Какие контроллеры поддерживает VCP EDC17 FLASHING
- Bosch EDC17CP04
- Bosch EDC17CP14
- Bosch EDC17CP20
- Bosch EDC17CP24
- Bosch EDC17C46
- Bosch EDC17C54
Порядок активации
- Запустить Activator.exe
- Выбрать RECHECK DONGLE
- Нажать CONNECT
- Подключить интерфейс VCP и нажать IMAGE
- По завершении процедуры нажать CLOSE
- Запустить VCPSYSTEM.exe
