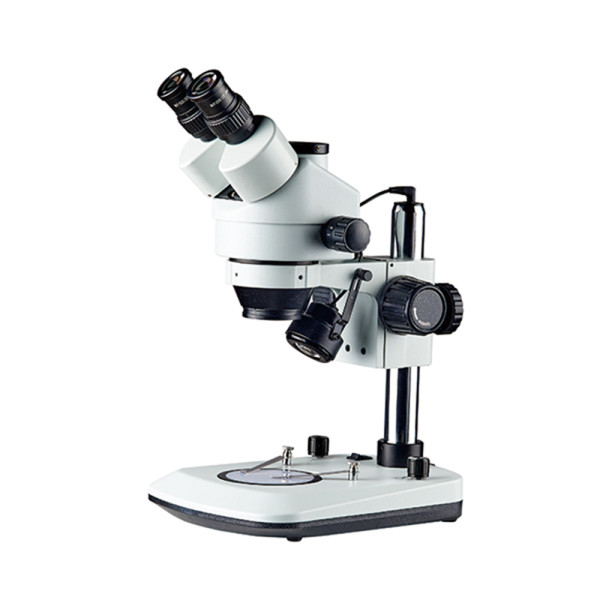

Профессиональный тринокулярный стереомикроскоп Yizhan SZM7045T-B8LXHU4002 (48MP, 7-45X)

Yizhan SZM7045T-B8LXHU4002 сочетает классическую стереоскопическую оптику и современную цифровую камеру, что делает его универсальным инструментом для сервисных центров, производственных предприятий, лабораторий и мастерских по ремонту электроники. Модель позволяет одновременно работать через очки и выводить изображения на внешний дисплей без потери качества.

Благодаря трехнокулярной конструкции пользователь получает естественное объемное изображение объекта, а цифровая камера обеспечивает возможность фотофиксации, записи видео и демонстрации процессов на мониторе или компьютере.

Преимущества микроскопа Yizhan SZM7045T-B8LXHU4002

• Тринокулярная конструкция для одновременного наблюдения и записи
• Оптическое увеличение от 7X до 45X
• Цифровая камера 48 МП на базе Sony IMX291
• Вывод изображения через HDMI и USB
• Поддержка фото- и видеозаписи
• Подключение к монитору и ПК
• Верхняя и нижняя LED-подсветка
• Функции измерения и анализа изображения
• Металлическая конструкция для интенсивной эксплуатации
• Дистанционное управление камерой

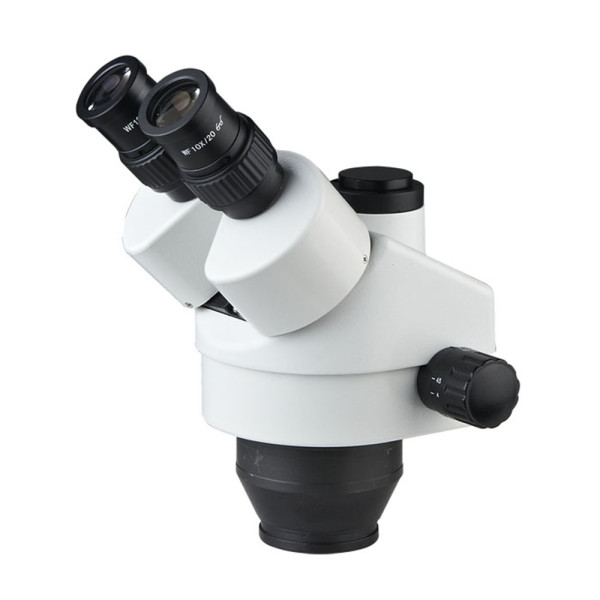

Стереоскопическое изображение

Оптическая система микроскопа обеспечивает реалистичное трехмерное восприятие объекта, что особенно важно при работе с микросхемами, контактными площадками и компонентами высокой плотности монтажа. Большая глубина резкости помогает удобно работать даже с многоуровневыми узлами.

• Увеличение объектива от 0.7X до 4.5X
• Общее увеличение от 7X до 45X
• Коэффициент зума 6.5:1

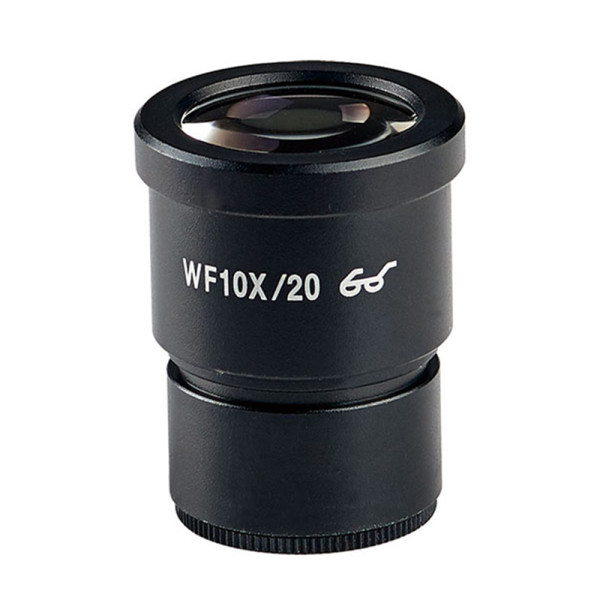

• Очки WF10X/20
• Межземное расстояние 55–75 мм
• Коррекция диоптрий ±5dp
• Рабочее расстояние 100 мм
• Ход фокусировки 50 мм

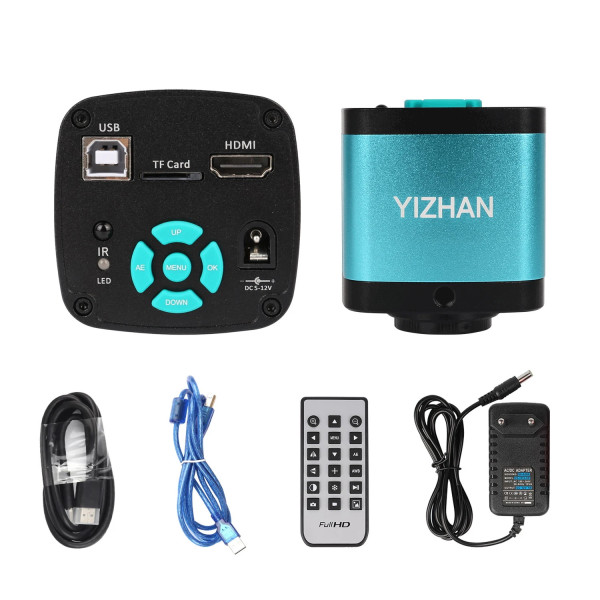

Цифровая камера Sony IMX291

Третий оптический канал используется для установки цифровой камеры, позволяющей документировать результаты работы, создавать учебные материалы или демонстрировать процесс ремонта клиентам и коллегам. Камера поддерживает высокую детализацию и естественную цветопередачу.

• Сенсор Sony IMX291
• Размер сенсора 1/2.33"
• Фотографии до 48 МП
• Разрешение фото 4608 × 3456
• Запись видео Full HD
• Поддержка 4K видеозаписи
• Функция цифрового увеличения

Подключение Yizhan к монитору и компьютеру

Микроскоп может работать как автономная система визуального контроля или как часть рабочего места с подключением к внешнему дисплею и компьютеру. Это позволяет проводить обучение, коллективный анализ или проверку качества изделий.

• HDMI-выход 1920×1080 60 FPS
• USB-выход до 1920×1080 30 FPS
• Подключение к компьютеру без установки драйверов
• Одновременная работа с монитором и компьютером
• Поддержка TF-карт памяти до 64 ГБ

Инструменты анализа

Для проведения измерений и визуального контроля микроскоп оснащен набором цифровых инструментов, упрощающих оценку размеров элементов и позиционирование компонентов на плате.

• Восемь измерительных линий
• Настройка цвета линий
• Регулировка толщин линий
• Отражение центрального перекрестка
• Функция замораживания кадра
• Изменение положения маркеров

Настройка изображения микроскопа Yizhan

Камера поддерживает широкий набор настроек для адаптации изображения к различным условиям освещения и типам объектов.

• Автоматическая экспозиция
• Ручная настройка экспозиции
• Компенсация экспозиции
• Автоматический баланс белого
• Ручной баланс белого
• Регулирование каналов RGB
• Сохранение настроек после отключения питания

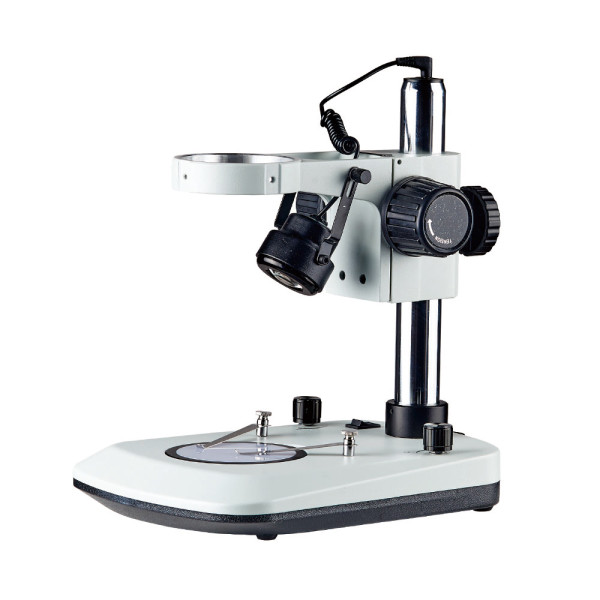

Система освещения

Для работы с непрозрачными и прозрачными объектами модель оснащена двумя независимыми источниками света. Это позволяет эффективно настраивать освещение в зависимости от типа изделия и задачи.

• Верхняя LED-подсветка
• Нижняя LED-подсветка
• Отдельное управление каждым источником света
• Возможность комбинирования режимов освещения

Где используется Yizhan SZM7045T-B8LXHU4002

• Ремонт мобильных телефонов и планшетов
• Монтаж и пайка электронных компонентов
• Работа с BGA и SMD-компонентами
• Диагностика автомобильной электроники
• Инспекция печатных плат
• Ювелирные работы
• Учебные лаборатории
• Промышленный контроль качества

Технические характеристики

• Модель: Yizhan SZM7045T-B8LXHU4002
• Тип: тринокулярный стереомикроскоп
• Общий рост: 7X–45X
• Увеличение объектива: 0.7X–4.5X
• Коэффициент зума: 6.5:1
• Очки: WF10X/20
• Рабочее расстояние: 100 мм
• Сенсор камеры: Sony IMX291
• Разрешение фото: до 48 МП
• HDMI-выход: 1920×1080 60 FPS
• USB-выход: до 1920×1080 30 FPS
• Поддержка TF-карт: до 64 ГБ
• Язык меню: английский, китайский
• Питание камеры: DC 5–12 В

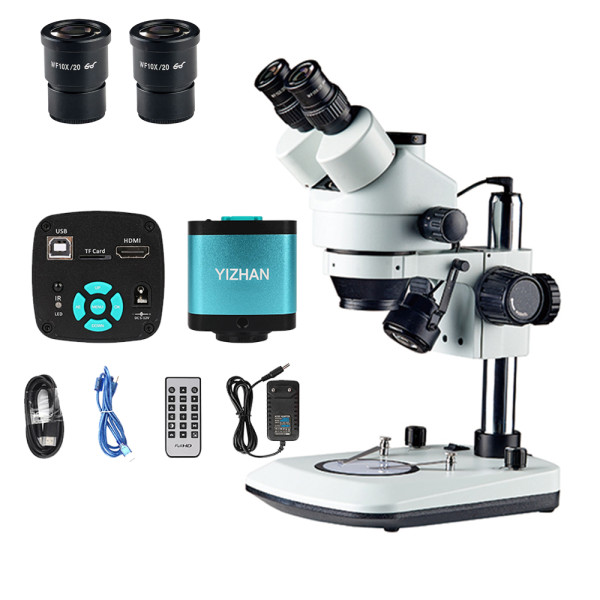

Комплектация

• Тринокулярный микроскоп Yizhan SZM7045T
• Цифровая камера 48 MP Sony IMX291
• Блок питания
• HDMI кабель
• USB кабель
• Пульт дистанционного управления
• Инструкция пользователя
• Программное обеспечение для ПК
