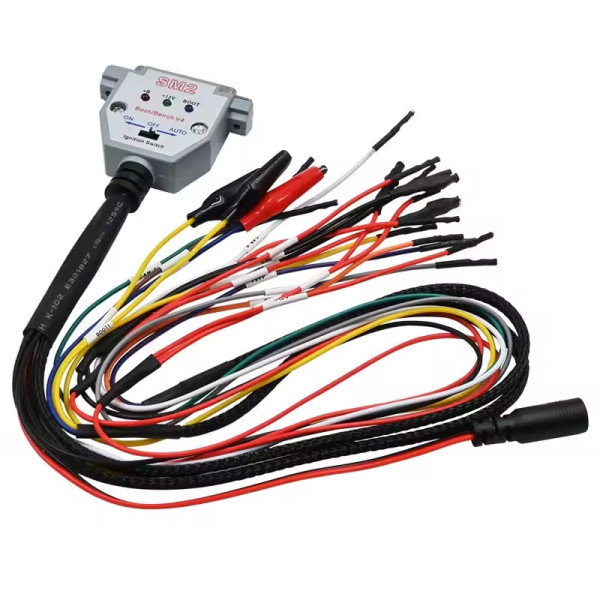

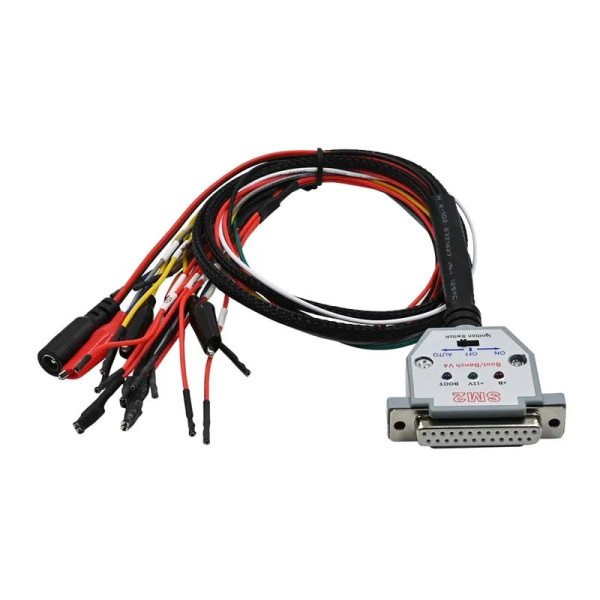

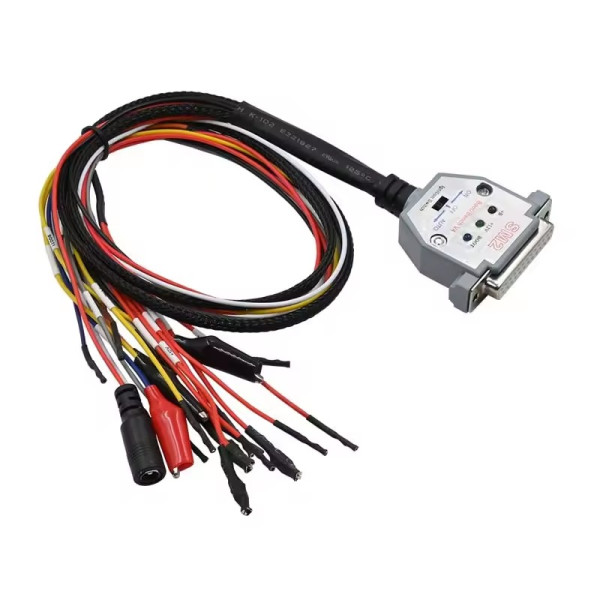

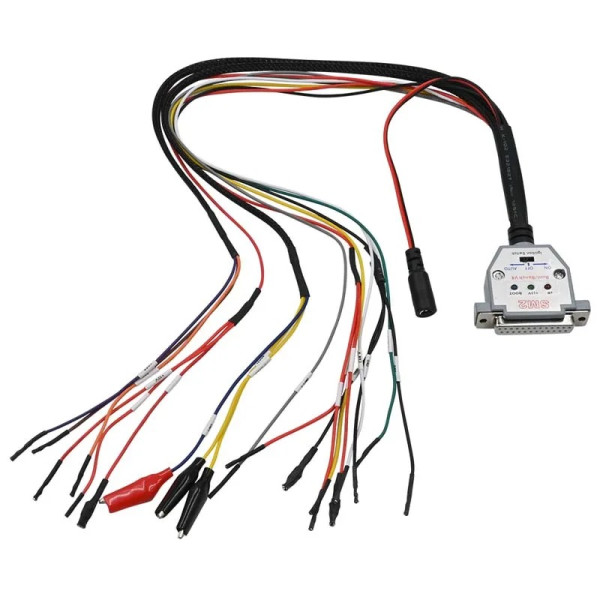

Кабель универсальный SM2 Boot/Bench v4 (PCM, KTM 67in1)

SM2 Boot/Bench v4 — универсальный сервисный кабель для работы с программаторами SM2 и SM2 PRO в режимах Bench и Boot. Кабель предназначен для подключения электронных блоков управления непосредственно на столе и используется при считывании, записи и обслуживании поддерживаемых ECU.

Версия v4 получила встроенный выключатель питания и систему светодиодной индикации, что значительно упрощает контроль процесса подключения. Кабель совместим со схемами PCM и KTM 67in1 и позволяет подключаться к блокам управления через основные сигнальные линии Bench и Boot.

Основные особенности SM2 Boot/Bench v4

• Поддержка режимов Bench и Boot
• Совместимость с SM2 и SM2 PRO
• Поддержка PCM
• Поддержка KTM 67in1
• Встроенный выключатель питания
• Возможность ручного и автоматического управления питанием
• Светодиодная индикация состояния работы
• Удобное подключение к ECU на столе

Контроль питания во время работы

Одним из ключевых преимуществ кабеля является наличие отдельного переключателя, позволяющего контролировать подачу питания при выполнении процедур чтения или записи.

• Ручное управление питанием
• Автоматический режим подачи питания
• Удобное переключение без переподключения кабелей
• Повышение безопасности работы с ECU

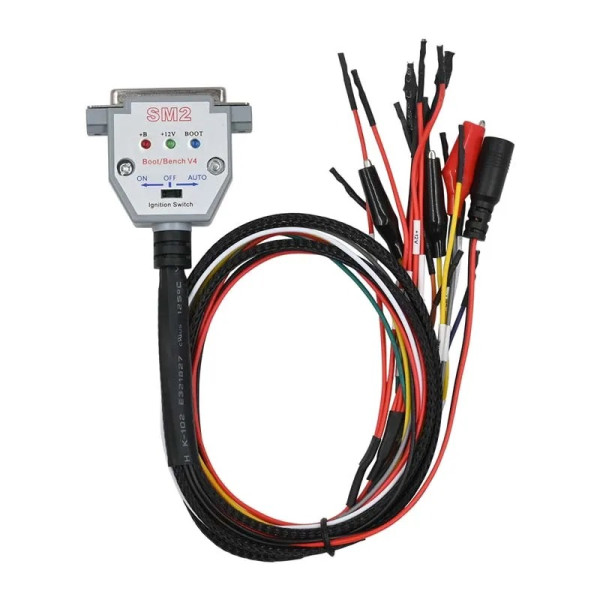

Светодиодная индикация

Для контроля состояния подключения кабель оснащен тремя индикаторами, позволяющими быстро оценить активность основных линий питания.

• Зеленый индикатор — основное питание
• Красный индикатор — линия ACC
• Синий индикатор — активность CNF1 (Boot)

Назначение проводов

• Красный 1 — +BATT
• Красный 2 — +VCC
• Желтый — K-LINE
• Зеленый — CAN-L
• Белый — CAN-H
• Черный 1 — BOOT1
• Красный — CNF1
• Черный 2 — BOOT2
• Черный 3 — GND
• Оранжевый — GPT2
• Фиолетовый — VPP+
• Коричневый — GPT1
