С помощью данного устройства подключают ЭБУ к адаптеру J2534 для обеспечения автоматического или ручного управления питанием блока и создания сигналов CNF1, WATCDOG, GPT2, GPT1, BOOT, RESET.
ВАЖНО! Так как прибор является инженерным, то вся ответственность за его использование ложится на покупателя. Поэтому он рекомендован для тех, кто имеет достаточный опыт в работе с программаторами.
PowerBox оборудован встроенными токо ограничивающими резисторами на сигнальных линиях: RESET — 510 Ом, CNF1 — 220 Ом, BOOT — 510 Ом

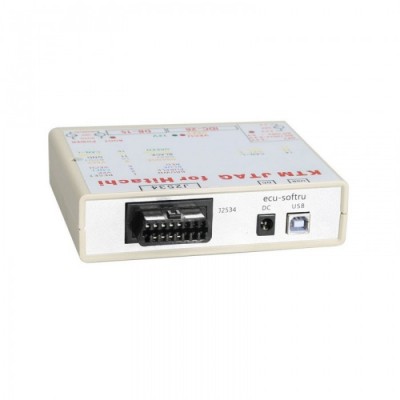

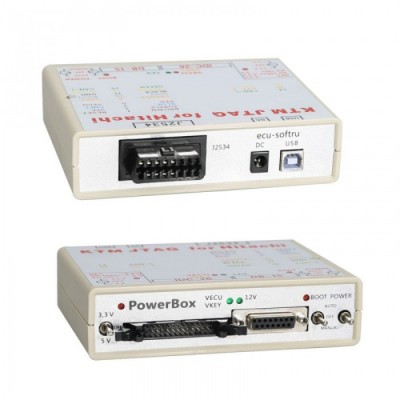

Есть также несколько различных разъемов для подключений: USB (обеспечивает подключение к ПК для обновления ПО и программирования процессоров Renesans); DC (питает встроенную схему прибора и ЭБУ, который подключается); J2534 (OBD-II-F) (для подсоединения одноименного интерфейса); DB-15 (подключение к основному разъему ЭБУ. Необходимы кабеля 14P600KT02, 14P600KT03); IDC-26 (подключение к плате ЭБУ или к специализированной головке с помощью переходника).

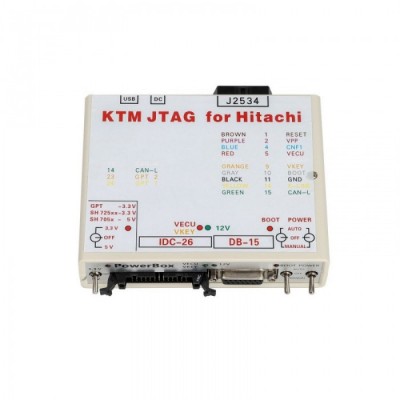

Что касается переключателей, то «POWER» отвечает за питание прибора (есть 3 режима: OFF - выключено; MANUAL - включено, AUTO - автоматическое управление через загрузчик сигналом L-Line). «GPT» отвечает за работу с процессорами Renesans, GPT, Tricore. «BOOT» - одновременно управляет сигналами RESET, BOOT, CNF1. Режимы переключателя: OFF- выключено, MANUAL- включено, AUTO - автоматическое управление.
Относительно индикаторов. VECU, VKEY уведомляет о напряжении VECU и VKEY, индикатор рядом с переключателем 5V/3.3V - напряжение 5V или 3.3V, BOOT - напряжение на выходе CNF1, 12V - напряжение питания.
