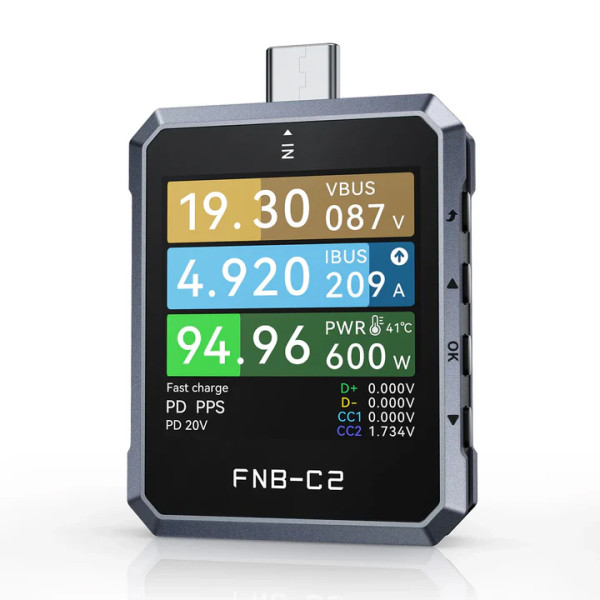

FNIRSI FNB-C2 — профессиональный USB-C тестер нового поколения, предназначенный для детального анализа параметров питания, быстрой зарядки и работы современных USB-устройств. Прибор поддерживает протоколы PD 3.1, UFCS, QC, SCP, VOOC и другие популярные стандарты быстрой зарядки, что делает его полезным инструментом для сервисных инженеров, электронщиков, ремонтных мастерских и специалистов по тестированию электроники.
Модель оснащена высокоточным 20-битным АЦП, цветным дисплеем с автоматическим поворотом изображения и широким набором функций для анализа кабелей, зарядных устройств, павербанков, ноутбуков и мобильных гаджетов.
Контроль параметров питания в реальном времени
FNIRSI FNB-C2 позволяет одновременно контролировать напряжение, ток, мощность и другие параметры USB-C линий с лабораторной точностью.
- Измерение напряжения от 4 до 50 В
- Измерение тока до 6.5 А
- Контроль мощности до 240 Вт
- 7-разрядное отображение данных
- разрешение до 0.000001 В
- разрешение до 0.000001 А
- разрешение до 0.000001 Вт
Поддержка современных протоколов быстрой зарядки
Устройство автоматически определяет и анализирует работу большинства популярных стандартов быстрой зарядки, что позволяет проверять совместимость зарядных устройств и кабелей.
- USB Power Delivery 3.1 (PD3.1 EPR)
- UFCS
- QC 2.0/3.0/4.0/5.0
- Huawei FCP
- Huawei SCP
- OPPO VOOC
- OPPO SVOOC
- VIVO VFCP
Диагностика кабелей USB-C и E-Marker
FNIRSI FNB-C2 способен считывать информацию с E-Marker чипов современных кабелей USB-C, позволяя определять их реальные возможности и характеристики.
- Определение кабелей 3A и 5A
- Проверка поддержки 100 Вт и 240 Вт
- Анализ EPR-кабелей
- Определение длины кабеля
- Проверка версии кабеля
- Контроль скорости передачи данных
- Поддержка Thunderbolt 3 и Thunderbolt 4

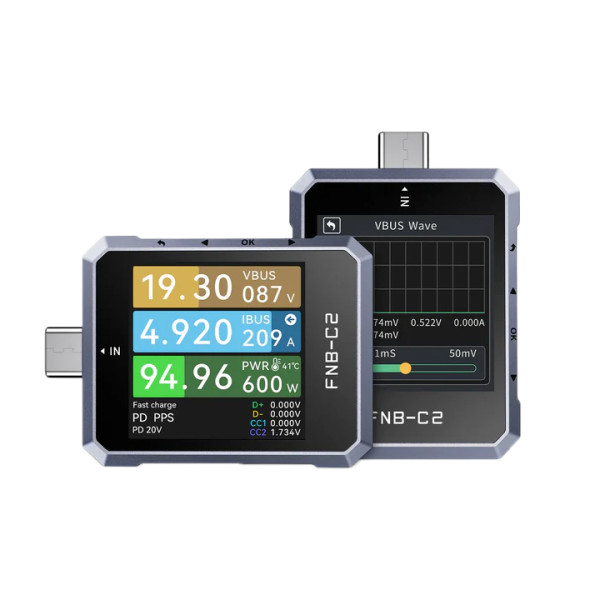

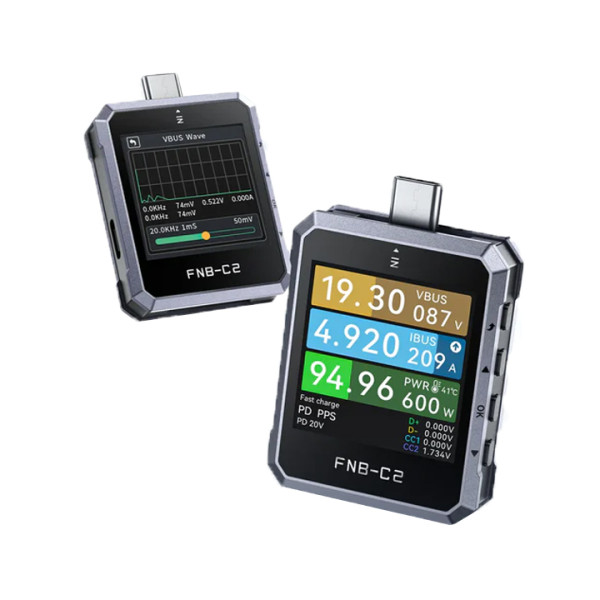

Сциллографический режим и анализ пульсаций
Тестер оснащен функциями построения графиков и анализа стабильности питания, что позволяет оценивать качество работы зарядных устройств и источников питания.
- Мониторинг напряжения VBUS в реальном времени
- Построение графиков напряжения и тока
- Низкоскоростной режим до 1 Ksps
- Высокоскоростной режим до 2 Msps
- Анализ пульсаций питания
- Определение стабильности работы источника питания
Захват и анализ протокола PD
FNIRSI FNB-C2 поддерживает мониторинг обмена данными между зарядным устройством и нагрузкой, что позволяет находить проблемы совместимости и диагностировать ошибки быстрой зарядки.
- Перехват пакетов PD
- Контроль процесса согласования напряжения
- Анализ режимов зарядки
- Обнаружение проблем совместимости
- Диагностика USB-C устройств
Учет энергии и емкости аккумуляторов
Устройство позволяет проводить длительное тестирование аккумуляторов, павербанков и зарядных станций с автоматическим подсчетом накопленных параметров.
- 10 независимых групп памяти
- Подсчет емкости в Ah
- Подсчет энергии в Wh
- Расчет эффективности зарядки
- Статистика времени работы
- Сохранение результатов измерений
Длительная запись параметров
Функция логирования позволяет записывать параметры питания в течение длительного времени для дальнейшего анализа.
- Запись данных до 9 часов
- Интервал записи от 1 до 120 секунд
- Автоматический старт и завершение теста
- Построение графиков после завершения измерения
дисплей и пользовательский интерфейс
Цвет TFT-дисплея обеспечивает комфортное отображение большого количества параметров, а встроенный датчик ориентации автоматически изменяет положение информации на экране.
- дисплей 1.54"
- разрешение 240×240 пикселей
- Автоматический поворот экрана
- Четыре режима ориентации
- Регулировка яркости
- Настройка цветовой темы
Подключение к компьютеру
FNIRSI FNB-C2 поддерживает подключение к ПК без установки драйверов и может использоваться для обновления программного обеспечения и расширения функционала.
- Поддержка Windows
- Поддержка macOS
- Подключение без драйверов
- Обновление прошивки через USB
- Передача данных на компьютер
Комплектация
- Тестер USB-C питания FNIRSI FNB-C2
- Фирменная упаковка
- Инструкция пользователя
