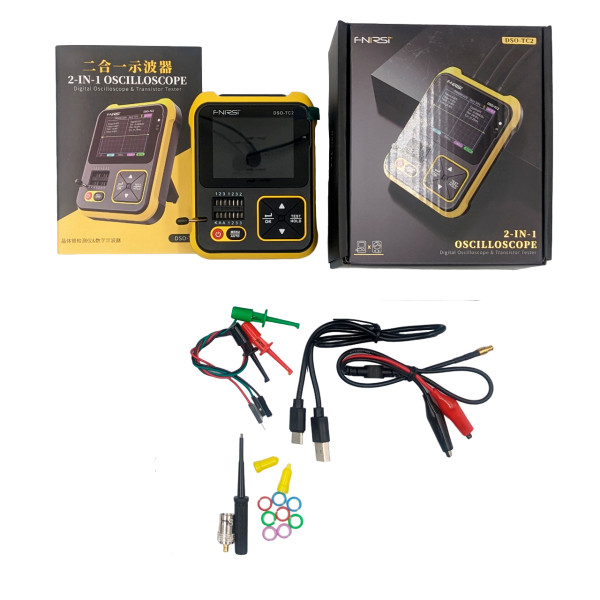

FNIRSI DSO-TC2 – это успешное сочетание осциллографа, генератора PWM сигналов и тестера электронных компонентов в одном корпусе.
Широкоформатный TFT цветной 2,4-дюймовый дисплей с подсветкой и встроенный литиевый аккумулятор (1500 mAh), который может перезаряжаться через Type-C, обеспечивают комфортную и автономную работу прибора в течение 4-5 часов.
Частота дискретизации осциллографа в реальном времени составляет ,5 МS/s, а полоса пропускания – 200 kHz.
DSO-TC2 может применяться для периодических аналоговых сигналов и периодических цифровых благодаря полной функции запуска (единичный, обычный, автоматический).
В режиме ESR-тестера тестируются полупроводники, сопротивление, индуктивность, определяется тип устройства, напряжение включения, полярность выходов, емкость соединения и т.п.
Наличие генератора тестовых ШИМ-сигналов с регулируемым коэффициентом заполнения расширяет функционал прибора. Можно также проверять инфракрасные пульты дистанционного управления.
Относительно выбора режимов работы
Включив FNIRSI, можно выбрать нужный режим с помощью функциональных клавиш "Вверх-Вниз" и "ОК". "Mos Test" - режим проверки компонентов, "Осциллограф" - режим осциллографа соответственно.
Среди других особенностей:
- ударопрочный корпус из ABS пластика
- откидная подставка для удобства использования
- универсальная многоконтактная панель с «нулевым» усилием, для подключения тестируемых элементов
- можно подключать кабель с зажимными наконечниками
Купить FNIRSI DSO-TC2 по доступной цене можно на нашем сайте!
Характеристики осциллографа:
- Частота дискретизации: 2.5 MS/s;
- Полоса пропускания: 0-200 kHz;
- Входное сопротивление: 1MОм;
- Диапазон входного напряжения: 1:1 делитель: 80Vpp (±40V); 10:1 делитель: 800Vpp (±400V);
- Вертикальная чувствительность: 10 мВ/см ~ 10 В/см (с шагом 1-2-5);
- Вертикальное смещение: регулируемое, с индикацией;
- Горизонтальный диапазон развертки: 10US/Div ~ 500s/Div (с шагом 1-2-5);
- Режим запуска: автоматический;
- Тип триггера: по фронту, по спаду;
- Срабатывание: регулируемое, с индикацией;
- Замораживание формы волны: Да (функция удержания);
- Автоматическое измерение: максимальное, минимальное, среднее, RMS, пик-пик, частота, период, рабочий цикл;
- PWM выход: FRQ: 0~80 kHz, Рабочий цикл: 0~100%, амплитуда: 5,0 V.
Характеристики ESR-тестера:
- Меню на английском языке;
- Диапазон измерения емкости: 25pF ~ 100mF (значение емкости, коэффициент потери Vloss);
- Диапазон измерения сопротивления: 0,01Om ~ 50MOm;
- Диапазон измерения индуктивности: 10uH ~ 1000uH;
- Батарея Диапазон измерений: 0,1~4,5 V;
- Входное напряжение: 0~16 V;
- ШИМ-выход: 1,5 кГц ~ 9,99 MHz;
