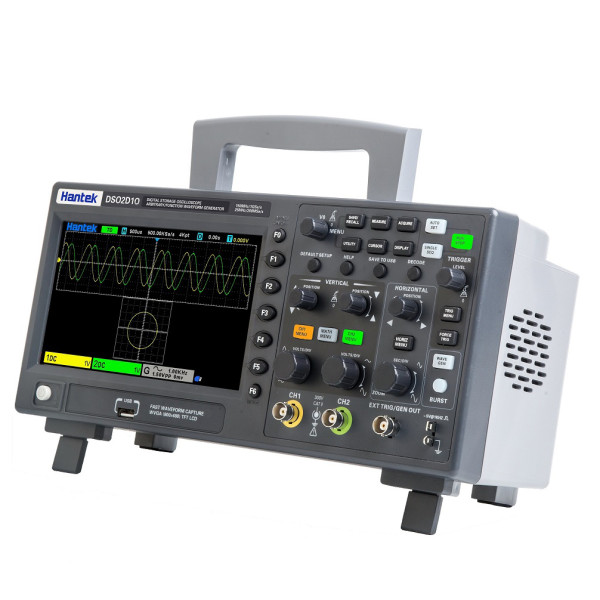

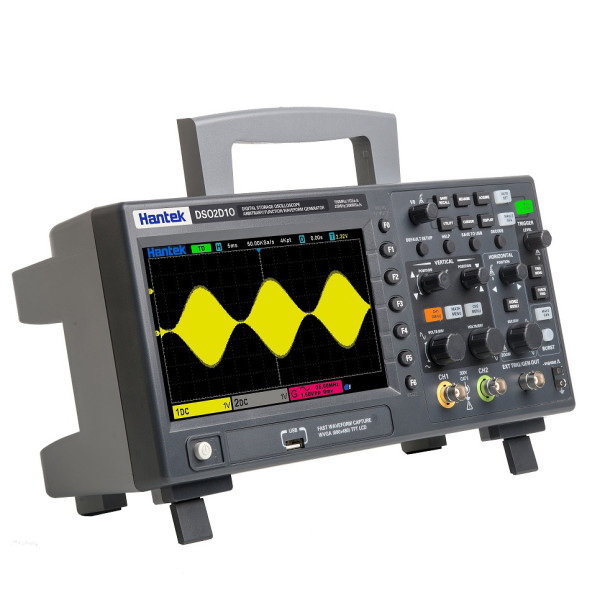

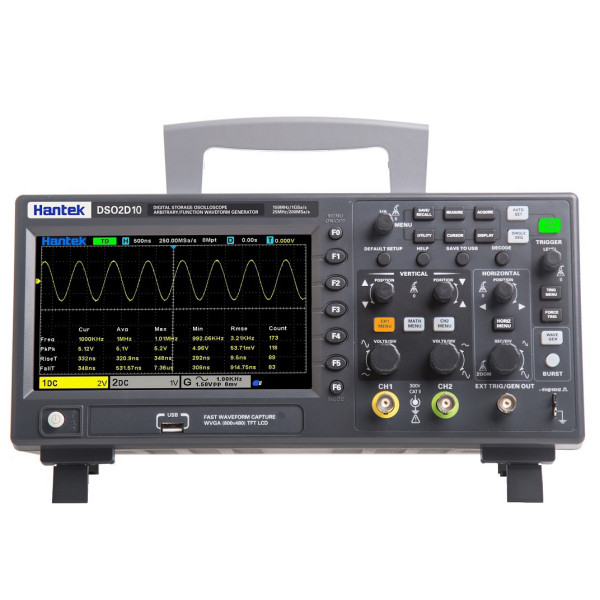

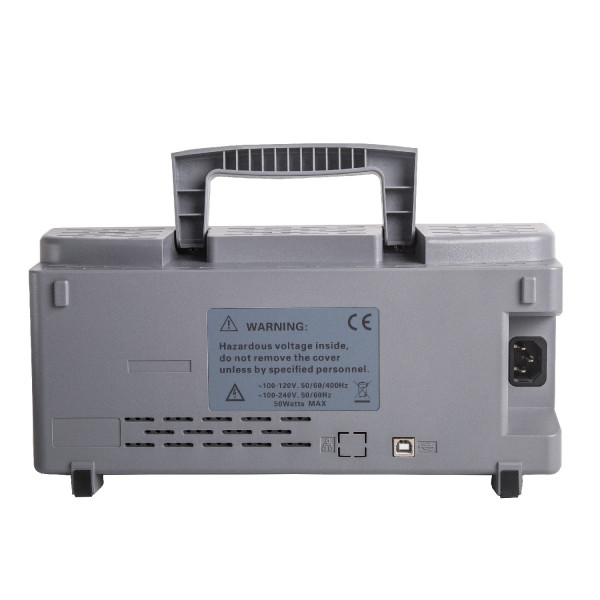

Цифровой осциллограф Hantek DSO2D10 (100MHz, 1GSa/s, 2CH, 8Mpts) настольный, с генератором сигналов

Hantek DSO2D10 — современный цифровой осциллограф, сочетающий функциональность, точность и доступность. Он оснащён двумя независимыми каналами, полосой пропускания 100 МГц и частотой дискретизации до 1 GSa/s для одного канала (500 MSa/s для двух). Встроенный генератор сигналов (AWG) позволяет формировать тестовые сигналы до 25 МГц.

Прибор имеет глубину памяти 8 М точек (4 М при работе на двух каналах), поддерживает широкий набор триггеров и декодирование шин RS-232/UART, I2C, SPI, CAN, LIN. Благодаря этому Hantek DSO2D10 подходит для автодиагностики, ремонта электроники, лабораторных исследований и обучения.

Основные характеристики:

• Количество каналов: 2;
• Полоса пропускания: 100 МГц;
• Частота дискретизации: 1 GSa/s (1 канал), 500 MSa/s (2 канала);
• Глубина памяти: 8 М точек (4 М для 2 каналов);
• Дисплей: 7" TFT (800×480);
• Генератор сигналов (AWG): до 25 МГц;
• Вертикальный диапазон: 2 mV/div – 10 V/div, 8 бит;
• Интерфейсы: USB Host/Device, поддержка SCPI;
• Автоматические измерения: 32 параметра со статистикой;
• Дополнительные функции: вольтметр, частотомер, PASS/FAIL, FFT, X-Y, самокалибровка;
• Триггеры: Edge, Pulse, Video, Slope, Overtime, Window, Pattern, Interval, UART, LIN, CAN, SPI, IIC.

Преимущества:

• Высокая точность и скорость обработки сигналов;
• Встроенный генератор сигналов до 25 МГц;
• Поддержка всех популярных шин и протоколов;
• 32 автоматических измерения и математические функции (FFT, +, −, ×, ÷);
• Большой TFT-дисплей, удобное меню и подключение к ПК;
• Отличное соотношение цены и возможностей.

Область применения:

• Диагностика автомобильных датчиков (ABS, коленвал, распредвал, MAP, MAF, дроссель);
• Проверка форсунок и систем зажигания;
• Анализ сигналов CAN/LIN-шины, работа ECU и электронных модулей;
• Тестирование блоков питания и электронных компонентов;
• Учебные лаборатории, ремонт электроники, автосервисы.

Автоматические параметры (32):

• Макс (Max): максимальное значение сигнала
• Мин (Min): минимальное значение сигнала
• Пик-пик (Peak-to-Peak): разница между минимумом и максимумом
• Амплитуда (Amplitude): разница между верхним и нижним уровнем
• Верхний уровень (Top): наивысший стабильный уровень сигнала
• Нижний уровень (Base): наинизший стабильный уровень сигнала
• Среднее (Mean): среднее значение сигнала
• Среднее за цикл (Cycle Mean): среднее значение за один период
• RMS: среднеквадратичное значение сигнала
• RMS за цикл (Cycle RMS): RMS одного периода
• Перерегулирование (Overshoot): превышение уровня на фронте
• Предварительное превышение (Preshoot): превышение на спаде
• Частота (Frequency): количество циклов в секунду
• Период (Period): время одного цикла
• Время нарастания (Rise Time): время перехода фронта снизу вверх
• Время спада (Fall Time): время перехода фронта сверху вниз
• Ширина положительного импульса (Positive Width): длительность положительного импульса
• Ширина отрицательного импульса (Negative Width): длительность отрицательного импульса
• Коэффициент заполнения + (Positive Duty Cycle): % времени сигнал в высоком уровне
• Коэффициент заполнения – (Negative Duty Cycle): % времени сигнал в низком уровне
• Задержка A→B (фронт): время между фронтом канала A и фронтом канала B
• Задержка A→B (спад): время между фронтом канала A и спадом канала B
• Задержка B→A (фронт): время между фронтом канала B и фронтом канала A
• Задержка B→A (спад): время между фронтом канала B и спадом канала A
• Стандартное отклонение (Std Dev): статистическое отклонение сигнала
• Площадь сигнала (Area): интеграл сигнала за время
• Площадь цикла (Cycle Area): интеграл сигнала за один цикл
• Средняя точка (Mid): середина между верхом и низом сигнала

Комплектация:

• Осциллограф Hantek DSO2D10;
• Щупы 10× (2 шт.);
• Кабель питания;
• USB-кабель;
• Руководство пользователя.
