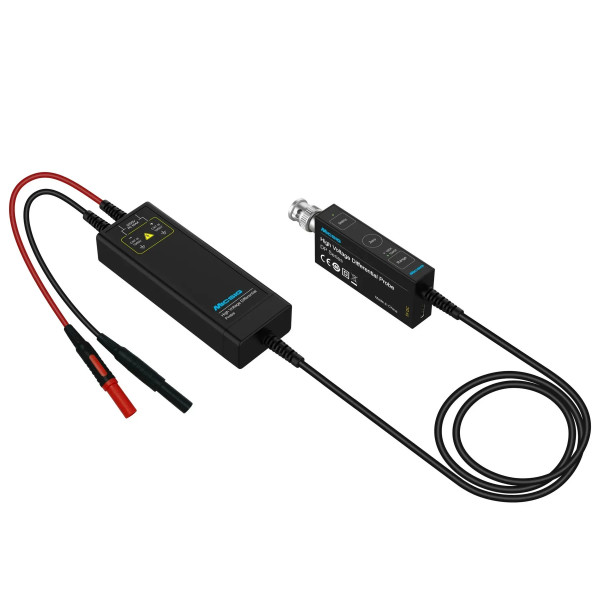

Micsig DP7000— профессиональный дифференциальный щуп для осциллографов, предназначенный для измерения высоковольтных сигналов в силовой электронике, системах питания, электромобилях и промышленном оборудовании.
Модель поддерживает максимальное дифференциальное напряжение до 7000 В Peak и полосу пропускания 100 МГц, что позволяет работать с высоковольтными импульсными сигналами и современными системами преобразования энергии.
Конструктивные особенности
- Компактный корпус толщиной около 2 см
- Металлическое экранирование для повышения помехоустойчивости
- Стандартный разъем BNC
- Поддержка большинства современных осциллографов
- Функция быстрого автообнуления
- Световая и звуковая индикация перегрузки
- Автоматическое сохранение настроек после отключения питания
Технические характеристики Micsig DP7000
- Полоса пропускания: 100 МГц
- Максимальное дифференциальное напряжение: 7000 В Peak
- Коэффициенты ослабления: 100X / 1000X
- Точность измерения: ±2%
- CMRR при 100 МГц: более 26 дБ
- Входное сопротивление: 60 МОм / 0.78 pF
- Входящее сопротивление относительно земли: 30 МОм / 1.6 pF
- Тип интерфейса: BNC
Преимущества при измерении
Высокая точность сигнала
Благодаря высокому входному сопротивлению и низкой входной емкости щуп минимизирует нагрузку на измеряемую цепь.
Стабильность в пределах полосы пропускания
Серия Micsig DP обеспечивает равномерную характеристику в пределах рабочей полосы пропускания, что особенно важно для высокочастотных измерений.
Низкий уровень шума
Конструкция щупа оптимизирована для работы с малошумными измерениями в высоковольтных системах.
Высокий уровень подавления синфазных помех
Высокий показатель CMRR позволяет корректно измерять сигналы даже в среде с сильными электромагнитными помехами.
Сравнение моделей серии Micsig DP
| Модель | Полоса пропускания | Максимальное напряжение | Ослабление |
| DP700 | 100 МГц | 700 В | 10X / 100X |
| DP1500 | 100 МГц | 1500 В | 20X / 200X |
| DP3000 | 100 МГц | 3000 В | 50X / 500X |
| DP7000 | 100 МГц | 7000 В | 100X / 1000X |
