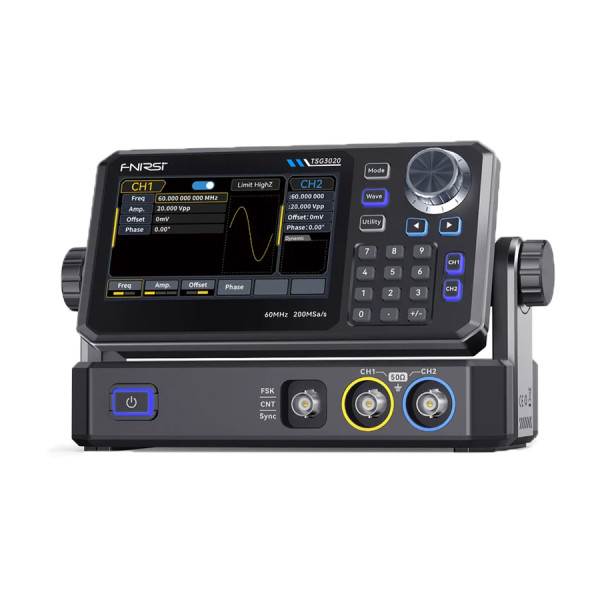

FNIRSI TSG3020 — профессиональный двухканальный генератор сигналов, предназначенный для тестирования, отладки и разработки электронных устройств. Модель построена на DDS-технологии и обеспечивает выходную частоту до 30 МГц, частоту дискретизации 200 MSa/s и вертикальное разрешение 14 бит. Устройство станет эффективным инструментом для сервисных центров, лабораторий, учебных заведений и инженеров-разработчиков электроники.
Возможности FNIRSI TSG3020
Генератор позволяет создавать как стандартные, так и произвольные формы сигналов с высокой точностью воспроизведения. Два независимых канала позволяют одновременно формировать различные сигналы для сложных испытаний и анализа электронных схем.
- Два независимых выходных канала
- Максимальная выходная частота до 30 МГц
- Частота дискретизации 200 MSa/s
- Вертикальное разрешение 14 бит
- Поддержка произвольных форм сигналов
- Точная настройка амплитуды, частоты и фазы
Широкий выбор сигналов для тестирования
FNIRSI TSG3020 поддерживает генерацию различных типов сигналов, что позволяет использовать его для проверки цифровых и аналоговых электронных систем.
- Синусоидальный сигнал
- Прямоугольный сигнал
- Пилкообразный сигнал
- Импульсный сигнал
- Шумовый сигнал
- Постоянное напряжение (DC)
- Пользовательские произвольные формы сигналов
Технологии ZeroSurge и VeriPoint
Генератор оснащен фирменными технологиями FNIRSI, обеспечивающими высокое качество сигнала и минимальные искажения.
- ZeroSurge уменьшает перерегулирование и выбросы на фронтах сигнала
- VeriPoint обеспечивает настоящую генерацию произвольных сигналов «точка в точку»
- Низкий уровень джиттера для точного воспроизведения формы сигнала
- Улучшена детализация сложных сигналов
Расширенные режимы модуляции
FNIRSI TSG3020 поддерживает основные типы модуляции, что позволяет использовать его для исследований, тестирования телекоммуникационного оборудования и учебных целей.
- AM — амплитудная модуляция
- FM — частотная модуляция
- PM — фазовая модуляция
- FSK — частотная манипуляция
- ASK — амплитудная манипуляция
- PSK - фазовая манипуляция
Функция сканирования частоты и частотомер
Прибор поддерживает автоматическое сканирование частот в линейном и логарифмическом режимах, что позволяет быстро анализировать характеристики фильтров, усилителей и других электронных устройств.
- Линейное сканирование частоты
- Логарифмическое сканирование частоты
- Время сканирования от 1 мс до 500 с
- Встроенный 7-разрядный частотомер
- Диапазон измерения до 100 МГц
Удобное управление и отображение данных
FNIRSI TSG3020 оснащен цветным 4,3-дюймовым TFT-дисплеем с сенсорным управлением и физическими кнопками. Экран может изменять положение для более удобной работы на рабочем столе.
- 4,3" TFT LCD дисплей
- Сенсорное управление
- Физические кнопки для быстрого доступа
- Регулируемый угол наклона экрана до 90°
- Отображение параметров сигнала в режиме реального времени
Сравнение FNIRSI TSG3020 и TSG6020
| Параметр | TSG3020 | TSG6020 |
|---|---|---|
| Количество каналов | 2 | 2 |
| Максимальная частота | 30 MHz | 60 MHz |
| Частота дискретизации | 200 MSa/s | 200 MSa/s |
| Вертикальное разрешение | 14 bit | 14 bit |
| Модуляция | AM/FM/PM/FSK/ASK/PSK | AM/FM/PM/FSK/ASK/PSK |
| Частотомер | 100 mHz – 100 MHz | 100 mHz – 100 MHz |
TSG3020 является оптимальным решением для большинства лабораторных и сервисных задач. Если необходима работа с сигналами более 30 MHz, следует рассмотреть старшую модель FNIRSI TSG6020.

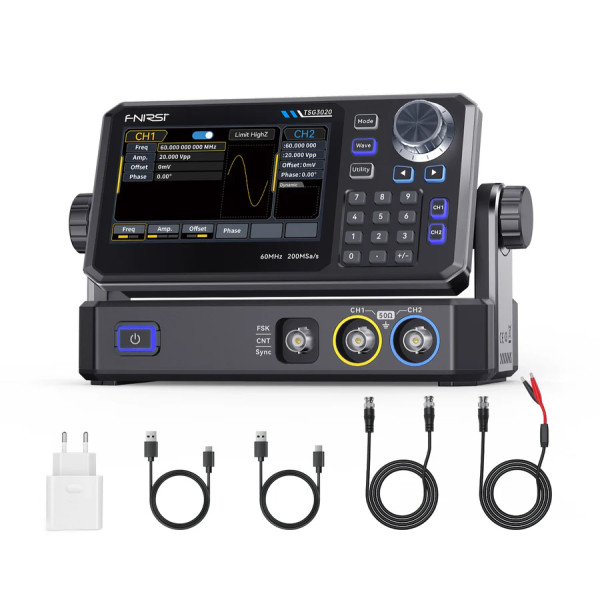

Комплектация
- FNIRSI TSG3020
- Адаптер питания
- Кабель USB Type-C
- Кабель передачи данных
- Тестовые провода
- Зажимы типа «крокодил»
- Инструкция пользователя
