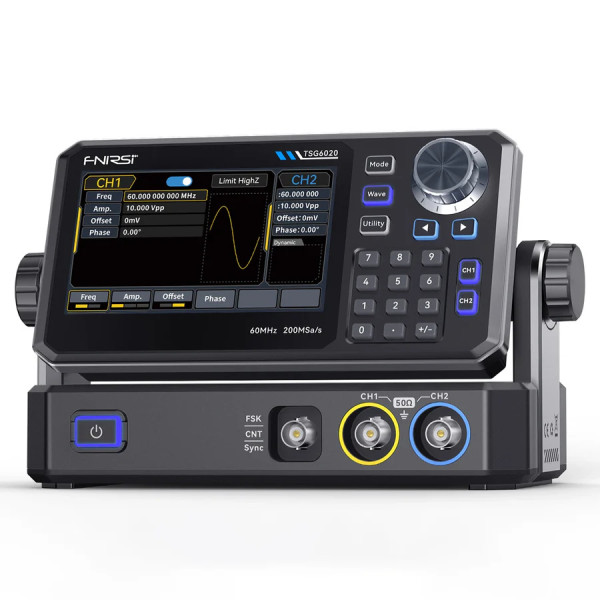

FNIRSI TSG6020 — современный двухканальный генератор функциональных и произвольных сигналов, предназначенный для профессионального использования в лабораториях, сервисных центрах, учебных заведениях и на производстве. Устройство сочетает высокую точность DDS-генерации, частоту дискретизации 200 MSa/s и 14-битную разрядность, что позволяет формировать стабильные сигналы для диагностики, тестирования и разработки электронных систем.
Почему следует выбрать FNIRSI TSG6020
В отличие от базовых генераторов сигналов модель TSG6020 обеспечивает выходную частоту до 60 МГц, поддерживает сложные режимы модуляции и позволяет работать с произвольными формами сигналов без потери детализации.
- Исходная частота до 60 МГц
- Два независимых канала генерации
- Частота дискретизации 200 MSa/s
- Вертикальное разрешение 14 бит
- Поддержка пользовательских сигналов
- Сенсорное и кнопочное управление
- Встроенный частотомер
Формирование стандартных и случайных сигналов
Генератор поддерживает большой набор стандартных форм сигналов и позволяет создавать собственные осциллограммы для проверки специфических электронных схем.
- Синусоида
- Прямоугольный сигнал
- Импульсные сигналы
- Пилкообразные сигналы
- Шумовые сигналы
- Постоянное напряжение
- Arbitrary Waveform (произвольные сигналы)
Технология VeriPoint обеспечивает воспроизведение произвольных сигналов в режиме «точка за точкой», что особенно важно при тестировании цифровых систем и сложной электроники.
Расширенные возможности модуляции
FNIRSI TSG6020 поддерживает популярные виды аналоговой и цифровой модуляции, что делает его универсальным решением для инженерных и исследовательских задач.
- AM — амплитудная модуляция
- FM — частотная модуляция
- PM — фазовая модуляция
- FSK — частотная манипуляция
- ASK — амплитудная манипуляция
- PSK - фазовая манипуляция
Технология ZeroSurge для чистого сигнала
При формировании прямоугольных и импульсных сигналов генератор использует технологию ZeroSurge, которая снижает уровень перерегулирования и улучшает качество фронтов сигнала.
- Минимальное перерегулирование
- Высокая стабильность выходного сигнала
- Быстрые фронты импульсов
- Уменьшение паразитных искажений
Частотный анализ и автоматическое сканирование
Функция Frequency Sweep позволяет автоматически изменять частоту сигнала для анализа фильтров, усилителей и других электронных узлов.
- Линейный режим сканирования
- Логарифмический режим сканирования
- Время сканирования от 1 мс до 500 с
- Автоматический анализ частотных характеристик
Встроенный 7-разрядный частотомер
Прибор оснащен интегрированным частотомером, позволяющим быстро контролировать параметры сигналов без использования дополнительного оборудования.
- Диапазон измерения от 100 до 100 МГц
- 7-разрядное отображение результатов
- Измерение частоты, периода и других параметров
- Поддержка TTL-сигналов
Комфортная работа с FNIRSI TSG6020
Генератор оснащен цветным TFT-дисплеем диагональю 4,3 дюйма. Сенсорное управление дополняется физическими кнопками и энкодером для быстрой смены параметров.
- 4,3-дюймовый TFT LCD экран
- разрешение 480 × 272 пикселей
- Сенсорное управление
- Регулируемый экран с наклоном до 90°
- Одновременное отображение параметров двух каналов
Сравнение FNIRSI TSG6020 и TSG3020
Оба устройства имеют два канала, частоту дискретизации 200 MSa/s, 14-битное вертикальное разрешение и одинаковый набор основных функций. Главное отличие TSG6020 – расширенный частотный диапазон до 60 MHz.
| Параметр | FNIRSI TSG3020 | FNIRSI TSG6020 |
|---|---|---|
| Количество каналов | 2 | 2 |
| Максимальная выходная частота | 30 MHz | 60 MHz |
| Частота дискретизации | 200 MSa/s | 200 MSa/s |
| Вертикальное разрешение | 14 bit | 14 bit |
| Синусоидальный сигнал | 1 µHz – 30 MHz | 1 µHz – 60 MHz |
| Прямоугольный сигнал | 1 µHz – 24 MHz | 1 µHz – 24 MHz |
| Пилкообразный сигнал | 1 µHz – 20 MHz | 1 µHz – 20 MHz |
| Импульсный сигнал | 1 µHz – 24 MHz | 1 µHz – 24 MHz |
| Типы модуляции | AM, FM, PM, FSK, ASK, PSK | AM, FM, PM, FSK, ASK, PSK |
| Частотомер | 100 mHz – 100 MHz | 100 mHz – 100 MHz |
| Сенсорный дисплей | 4.3" TFT-LCD | 4.3" TFT-LCD |
| Память произвольных сигналов | 24 формы | 24 формы |
Технические характеристики
- Модель: FNIRSI TSG6020
- Количество каналов: 2
- Максимальная выходная частота: 60 МГц
- Частота дискретизации: 200 MSa/s
- Вертикальное разрешение: 14 бит
- Максимальная амплитуда: до 20 Vpp
- Частотный диапазон синусоиды: 1 мкГц – 60 МГц
- Поддержка произвольных сигналов: до 24 сохраненных форм
- Типы модуляции: AM, FM, PM, FSK, ASK, PSK
- Частотомер: 100 мГц – 100 МГц
- Исходное сопротивление: 50 Ом

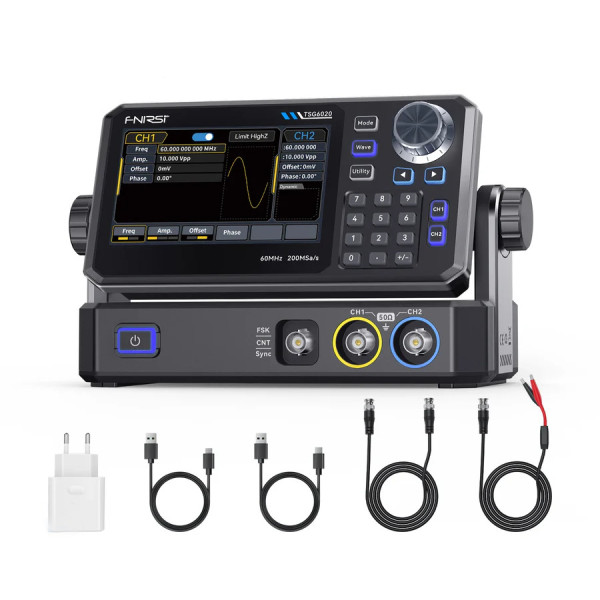

Комплектация
- Генератор сигналов FNIRSI TSG6020
- Сетевой адаптер питания
- Кабель USB Type-C
- Кабель передачи данных
- Комплект тестовых проводов
- Зажимы типа «крокодил»
- Инструкция пользователя
